Кабельные проходки

Кабельная проходка НТМ — сборный узел, который герметизирует место прохода кабелей и труб через стену, перекрытие, переборку или стенку металлического шкафа. В узел входят монтажная рама, транзитные модули из негорючего эластомера, опорные и фиксаторные пластины и пресс-блок. Вставки модулей подбираются по наружному диаметру линии, поэтому одна рама уплотняет сразу несколько кабелей и труб, а свободные позиции закрываются модулями-заглушками — открытых отверстий в секции не остается.

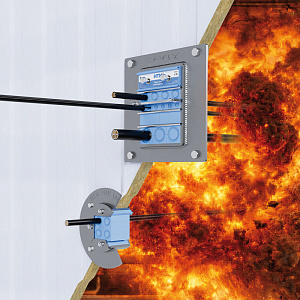

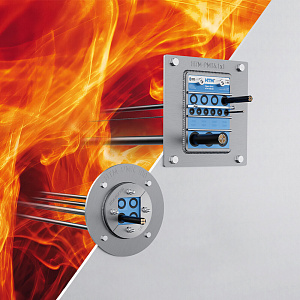

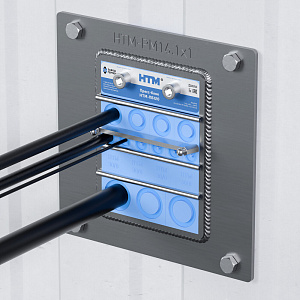

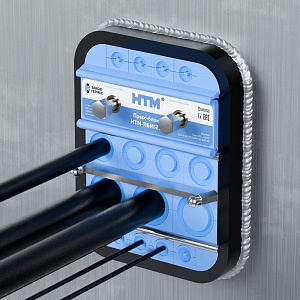

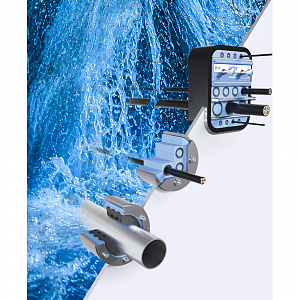

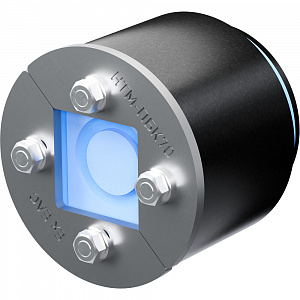

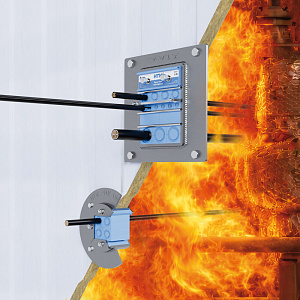

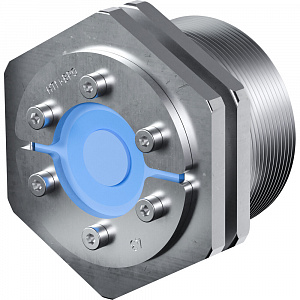

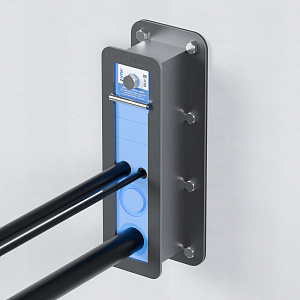

Каталог кабельных проходок НТМ разбит на три раздела. По конструктиву собраны прямоугольные, круглые, кровельные, шкафные, усиленные и одиночные проходки, а также резьбовые вводы НТМ-ВРО — здесь выбор идет от формы проема и способа крепления рамы. По свойствам — огнестойкие, взрывозащищенные и герметичные исполнения. По отраслям применения — готовые решения для нефтегаза, энергетики, транспорта, промышленности, медицины и инфраструктуры.

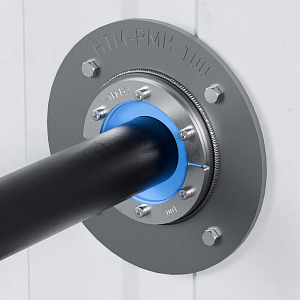

Транзитные модули НТМ15–НТМ120 рассчитаны на кабель и трубы наружным диаметром 3–100 мм, одиночные вводы НТМ-ВО — до 508 мм. Предел огнестойкости IET достигает 150 минут, степень пылевлагозащиты — IP66/IP68, водо- и газонепроницаемость — до 6,0 бар, рабочая температура — от −60 до +200 °С при исполнении УХЛ1. Соответствие подтверждено сертификатами по ТР ТС 012/2011, ТР ЕАЭС 043/2017 и ГОСТ Р 53310-2009. Конфигурацию под проект собирает бесплатная САПР НТМ-Конструктор, а сами кабельные проходки НТМ выпускает завод ГЕРМЕС в Перми.
