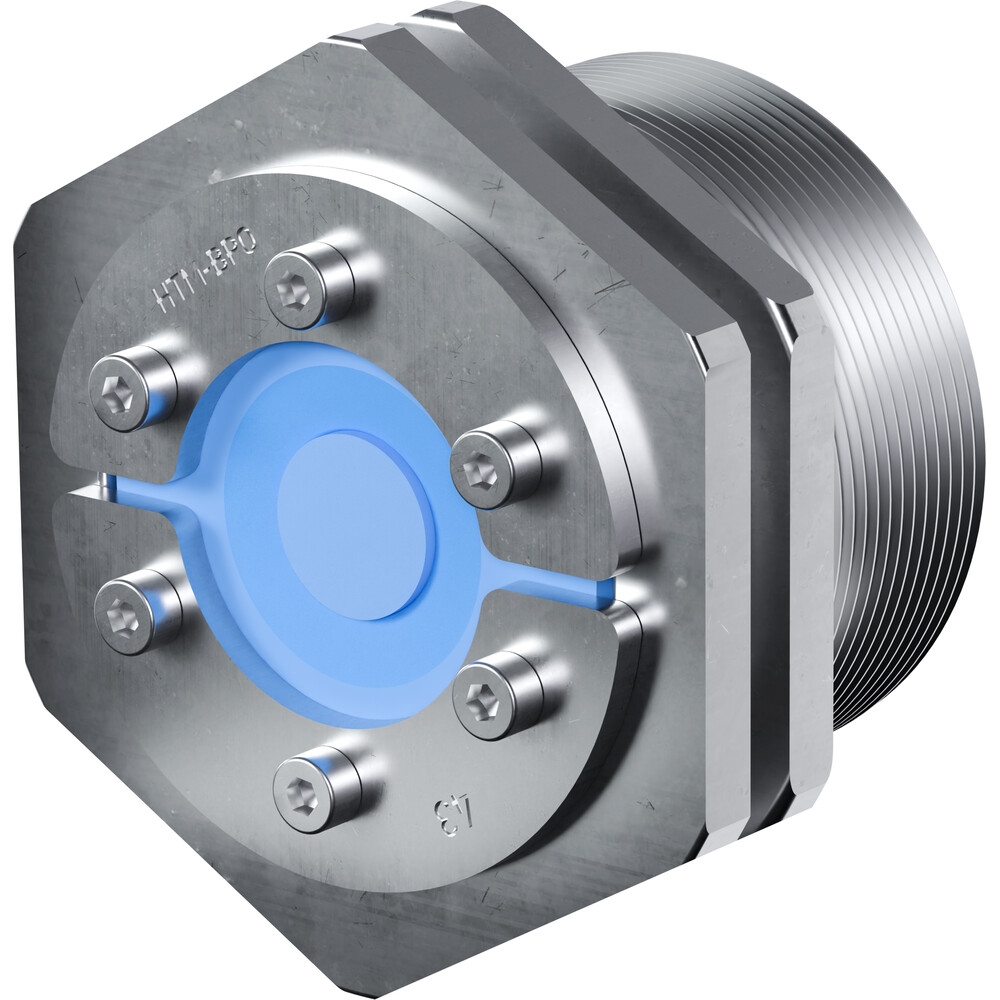

Одиночный резьбовой ввод НТМ-ВРО — кабельная проходка ВРО для тонких, как правило металлических, стен и шкафов. Герметизирует одиночные кабели наружным диаметром от 3 до 36 мм, степень защиты — IP66/IP68.

Подробнее

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Описание

Одиночный резьбовой ввод НТМ-ВРО — кабельная проходка ВРО для тонких, как правило металлических стен и шкафов. Изделие герметизирует одиночные кабели наружным диаметром от 3 до 36 мм и обеспечивает степень защиты от внешних воздействий IP66/IP68. Уплотнительная часть уменьшена и составляет от 20 до 40 мм, поэтому ввод устанавливается там, где для модульной рамы не хватает глубины конструкции.

Монтаж не требует дополнительных элементов крепления: корпус закручивается гайкой, а уплотнение достигается затяжкой резьбового соединения. В отличие от круглых модульных проходок, проходка ВРО является самостоятельным изделием — транзитные модули и пресс-блок для неё не нужны. Если в одном проеме требуется уплотнить несколько линий, применяются модульные круглые или прямоугольные проходки НТМ.

Обратите внимание: НТМ-ВРО не подчиняется требованиям ПУЭ к проходу кабеля через строительные конструкции и не имеет сертификата по пределу огнестойкости. Взрывозащищенное исполнение для одиночных резьбовых вводов НТМ-ВРО сертифицировано по ТР ТС 012/2011.

В НТМ-Конструкторе можно подготовить эскизы, чертежи и спецификации различных конфигураций проходок НТМ в прямоугольных и круглых рамах под ваши задачи, а также выгрузить сводные файлы проекта.

НТМ-Конструктор — бесплатное ПО для расчета и проектирования модульных проходок

HTM-Конструктор. Бесплатное ПО для расчета
и проектирования модульных проходок

Зарегистрироваться

HTM-Конструктор. Бесплатное ПО
для расчета и проектирования
модульных проходок

Способы монтажа

Способ монтажа один: корпус вводится в подготовленное отверстие и закручивается гайкой, дополнительные элементы крепления не требуются. Герметизация выполняется затяжкой резьбового соединения.

Пределы огнестойкости

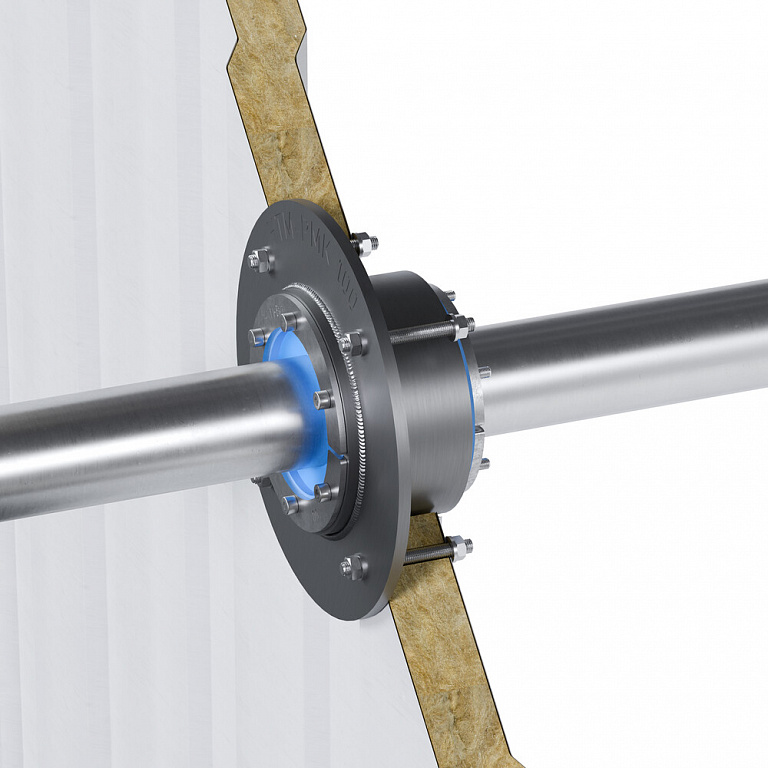

до 60 минут

Одиночная проходка.

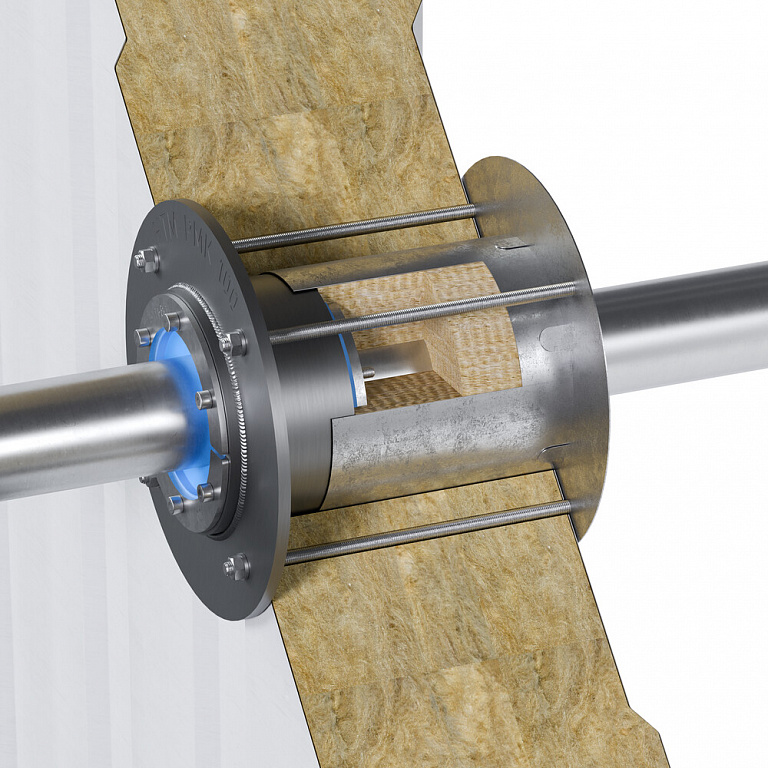

до 90 минут

Несимметричная проходка, толщина конструкции не менее 150 мм, с применением ответной рамы и минераловатных плит ПЖ120.

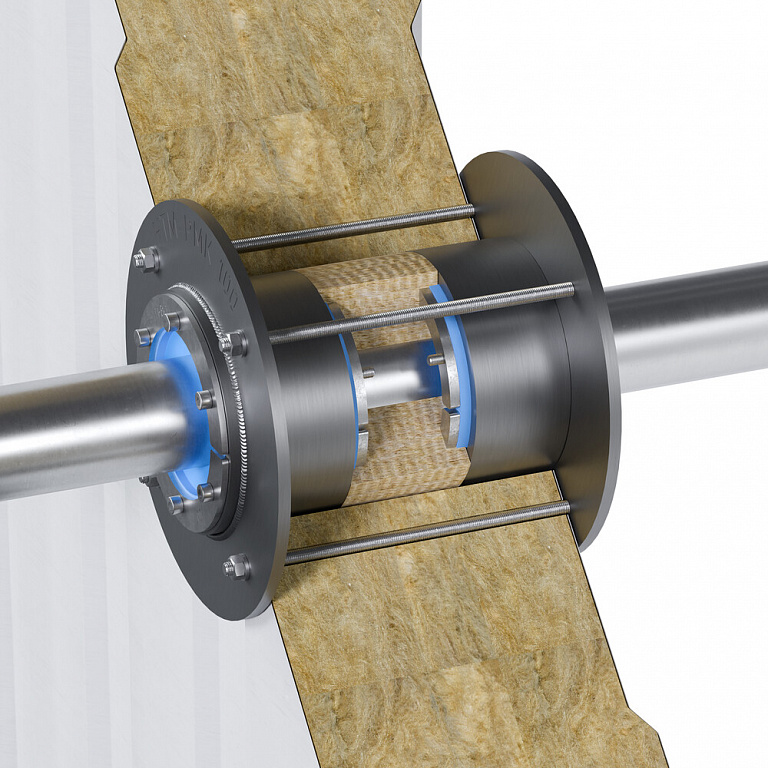

до 120 минут

Симметричная проходка, толщина конструкции не менее 150 мм, с применением минераловатных плит ПЖ120.

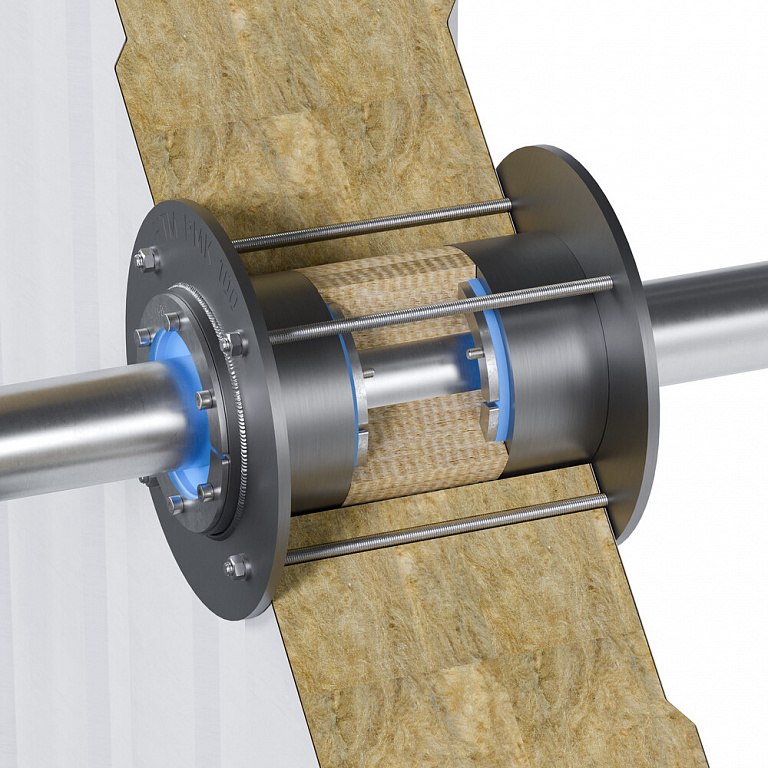

до 150 минут

Симметричная проходка, толщина конструкции не менее 170 мм, с применением минераловатных плит ПЖ120.

Сертификаты

Предел огнестойкости IET до 150 минут. Рабочие температуры от -60°С до +200°С. Соответствие требованиям стандартов ГОСТ Р 53310-2009 и ТР ЕАЭС 043/2017

Кабельные и трубные проходки НТМ сертифицированы для использования во взрывоопасных средах и имеют маркировку взрывозащиты РП Ex eb I Mc / 1Ex eb IIC T6…T2 Gb X / Ex tb IIIC T80°C...T200°C Db в соответствии с ТР ТС 012/2011

Конструкции основных составляющих элементов проходки: транзитных модулей НТМ, пресс-блоков НТМ-ПБ и НТМ-ПБМ — запатентованы

Продукция Завода ГЕРМЕС производится в России и внесена в Реестр российской промышленной продукции (ПП РФ 719 от 17.07.2015), на основании сертификата о происхождении товара по форме СТ-1

Конструкция модульных проходок НТМ полностью защищает от пыли, динамического воздействия потоков воды и соответствует степени пылевлагозащиты IP66/IP68

Продукция сертифицирована в соответствии со стандартами Технических Регламентов Таможенного Союза (ТР ТС / ЕАЭС) и может применяться как на территории Российской Федерации, так и на территории Беларуси, Армении, Киргизии и Казахстана

Проходки для кабеля и труб НТМ одобрены Российским Морским Регистром Судоходства для применения в судовых конструкциях класса А

Кабельные и трубные проходки НТМ одобрены Российским Классификационным Обществом и соответствуют требованиям технического регламента о безопасности объектов внутреннего водного транспорта для проходов электрических кабелей и трубопроводов в огнестойких перекрытиях А-60, А-30, А-0

Элементы проходок НТМ проходят контроль на всех этапах производства согласно системе менеджмента качества ГОСТ Р ИСО 9001:2015 (ISO 9001:2015)

Соответствие требованиям СТО Газпром 9001-2018 в СДС ИНТЕРГАЗСЕРТ применительно к производству и реализации огнестойких взрывозащищенных кабельных и трубных проходок НТМ

FAQ

Есть ли взрывозащищенное исполнение одиночных вводов?

Да. Сертификаты по ТР ТС 012/2011 получены на одиночные резьбовые вводы НТМ-ВРО и на круглые рамы с пресс-блоками НТМ-ВО и НТМ-ВТПО.

Для каких конструкций предназначен ввод НТМ-ВРО?

Для тонких, как правило металлических, стен и шкафов. Кабельная проходка ВРО герметизирует одиночные кабели наружным диаметром от 3 до 36 мм.

Нужны ли для резьбового ввода транзитные модули и пресс-блок?

Нет: в отличие от круглых модульных проходок, проходка ВРО является самостоятельным изделием.

Как выполняется монтаж кабельной проходки НТМ-ВРО?

Корпус вводится в подготовленное отверстие и закручивается гайкой — дополнительные элементы крепления не требуются. Уплотнение достигается затяжкой резьбового соединения.
