Сборка проходки в раме со скруглёнными углами РМТС R с пресс-блоком НТМ-ПБ

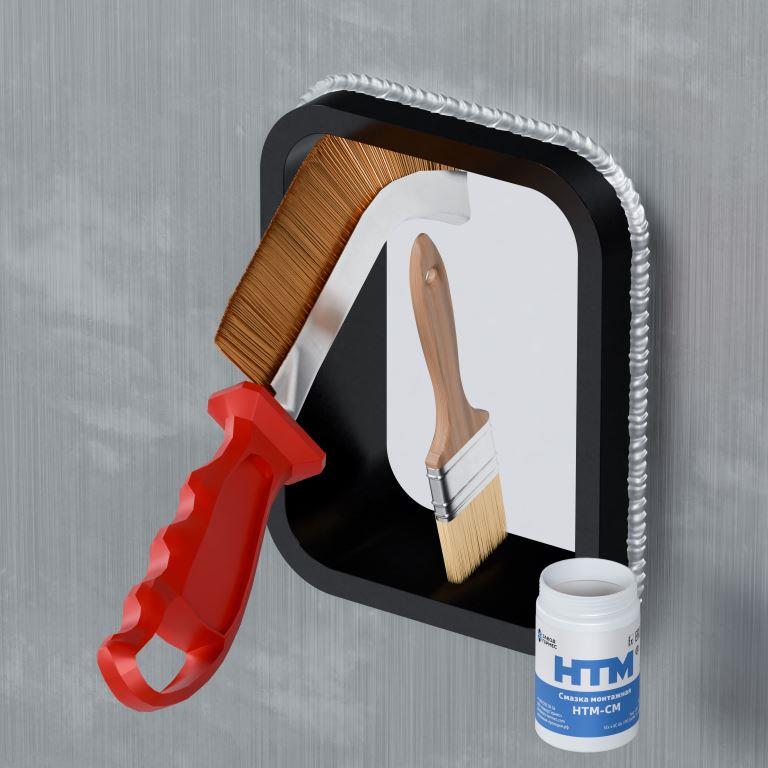

Установить раму НТМ-РМТС R на место монтажа, очистить от грязи и пыли. Нанести смазку НТМ-СМ на внутренние поверхности рамы.

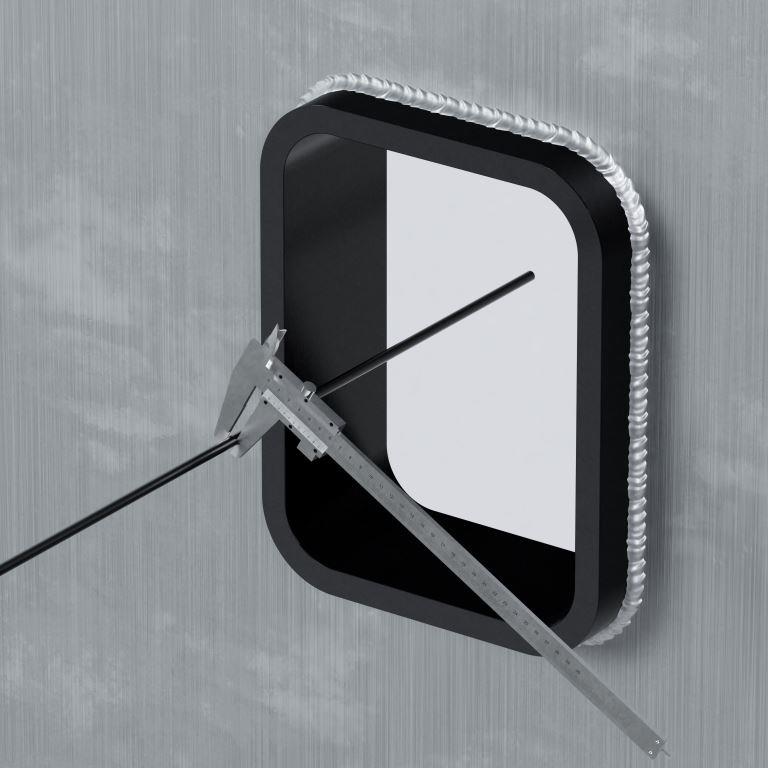

Провести все кабели первого ряда через секцию рамы. Подобрать модули НТМ в соответствии с монтажным планом, выбрать вставки в соответствии с диаметром кабеля.

Тщательно смазать внешние и внутренние поверхности транзитных модулей и угловых модулей-заглушек, вставок и сердечников (монтаж транзитных модулей, используемых в качестве заглушек, производить вместе с сердечником)

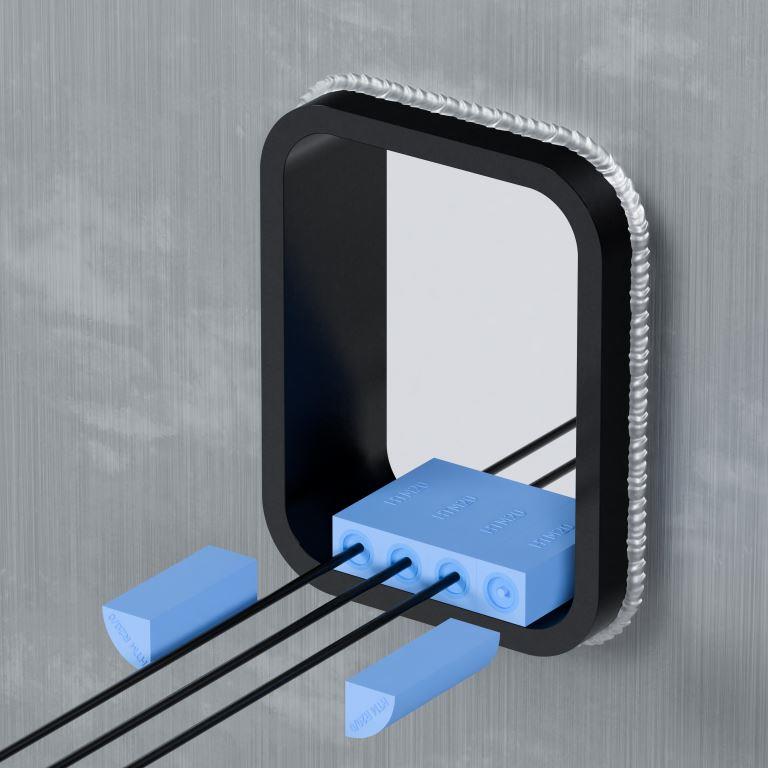

Заполнить секции монтажной рамы транзитными модулями с кабелями, разделяя соседние горизонтальные ряды модулей опорными пластинами НТМ-ОП. В первом ряду по краям установить угловые модули-заглушки.

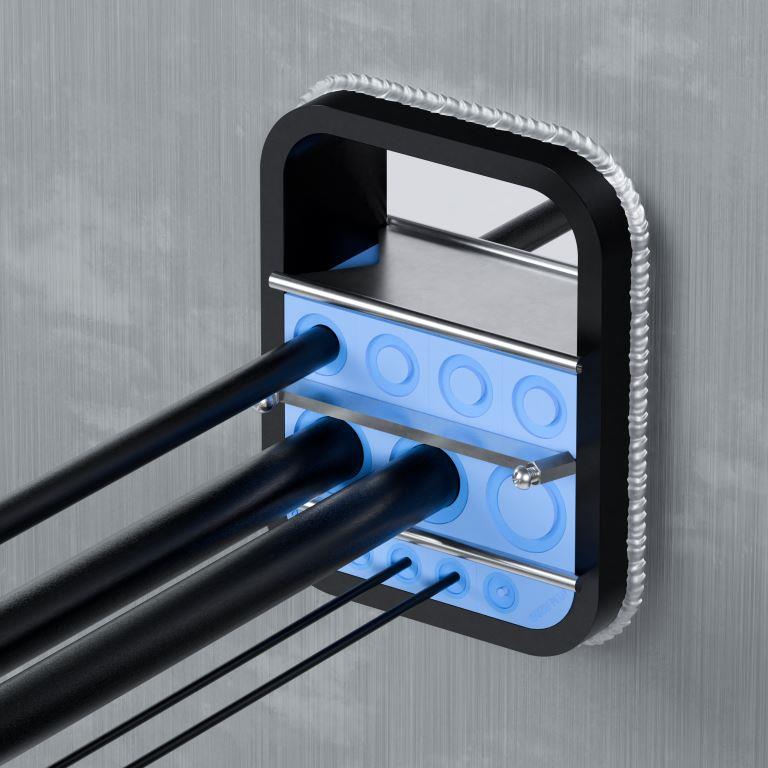

Под последним от пресс-блока рядом модулей укладывается опорная фиксаторная пластина НТМ-ОПФ. Винты пластины должны быть ослаблены. Над последним от пресс-блока рядом укладывается опорная пластина НТМ-ОП.

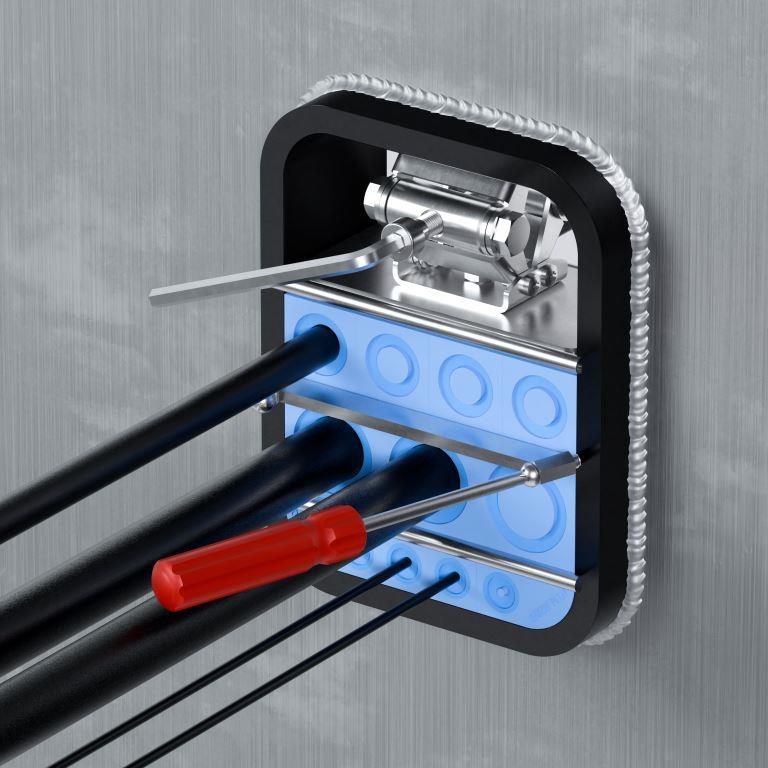

Все компоненты уплотнить домкратом НТМ-ДМ или НТМ-ДМУ и зафиксировать болтами опорной фиксаторной пластины НТМ-ОПФ. Приступить к укладке верхнего ряда модулей (над пресс-блоком).

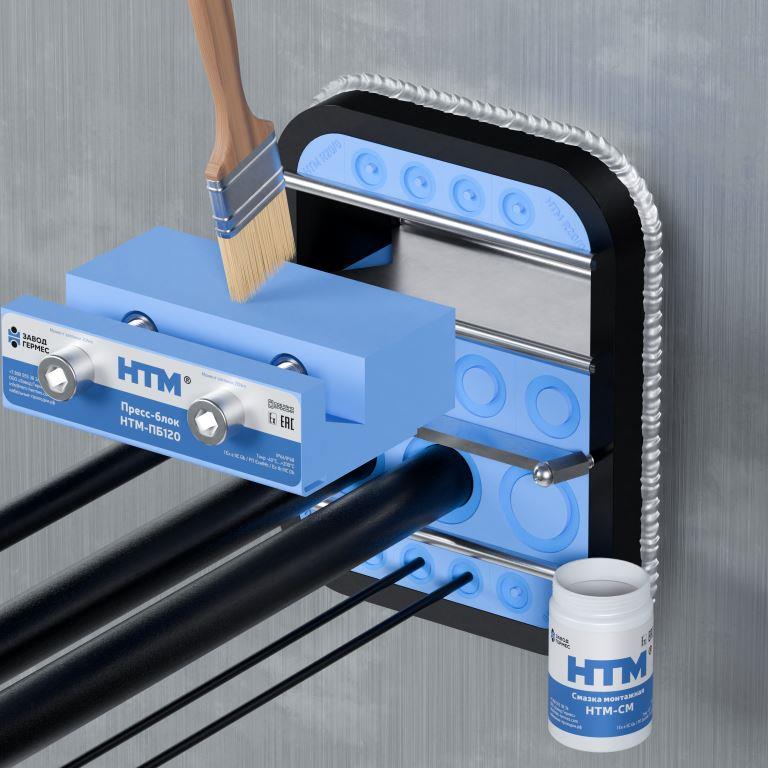

Собрать пресс-блок НТМ-ПБ (соответствующий ширине секции рамы), соединить его части двумя болтами на 1-2 витка с помощью шестигранного ключа. Тщательно смазать внутренние и внешние поверхности пресс-блока смазкой НТМ-СМ.

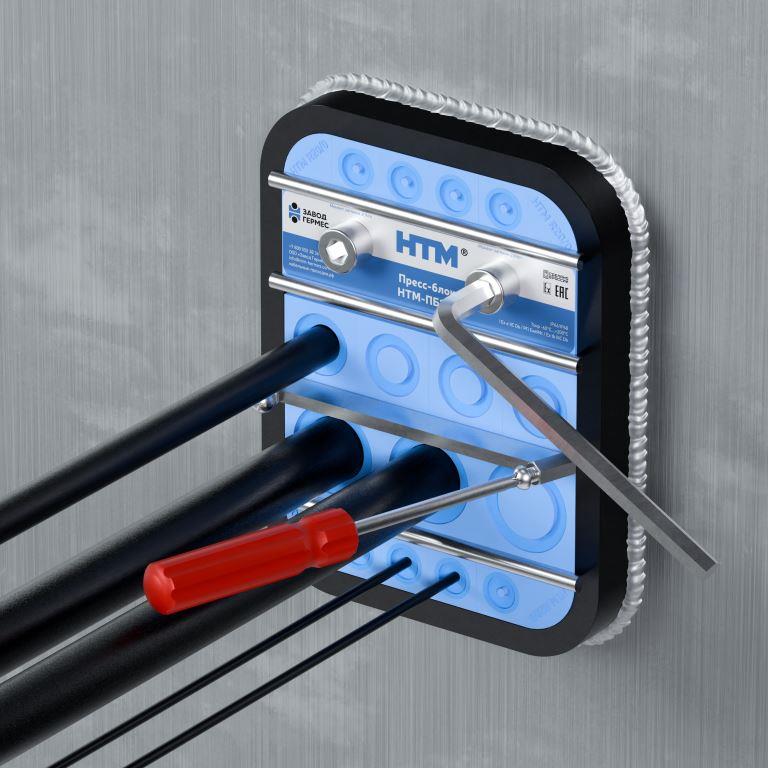

Вставить пресс-блок в раму поверх последней опорной пластины. Затянуть болты шестигранным ключом, попеременно проворачивая их по 4-5 витков до неполного стягивания обеих частей пресс-блока.

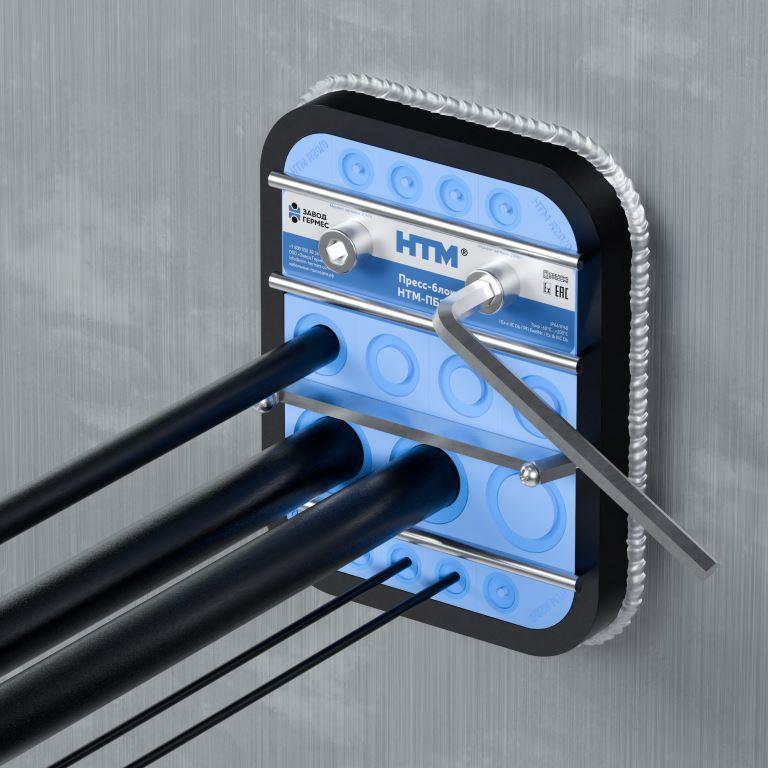

Поочередно раскрутить болты НТМ-ОПФ для равномерного распределения уплотнённых компонентов. Произвести затяжку болтов пресс-блока (не более 20 Нм). После завершения сборки удалить излишки смазки и проверить неподвижность кабелей.
