Герметичные кабельные проходки НТМ

Заказать товар

Задать вопрос

Сделано в России!

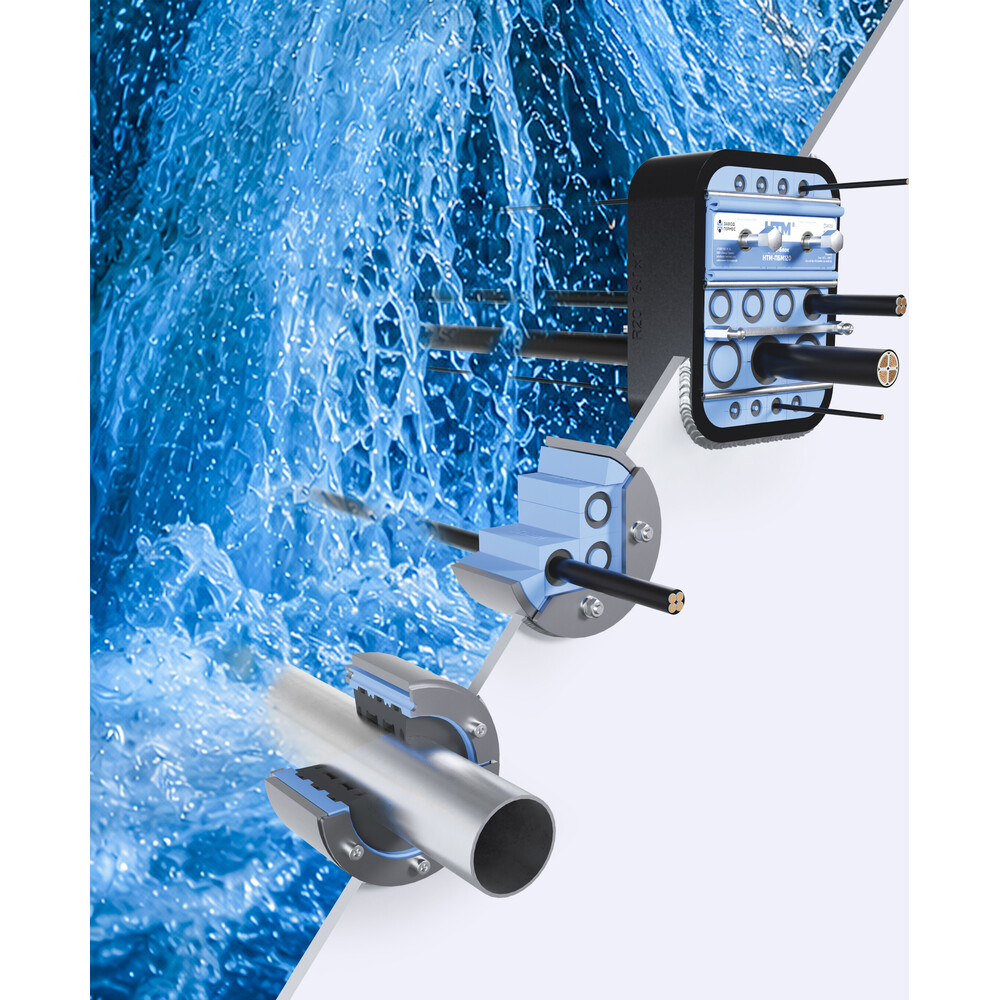

Герметичная кабельная проходка НТМ перекрывает кабельный проем по всему контуру и не пропускает воду, пыль и газ. Степень защиты от внешних воздействий — IP66/IP68 по ГОСТ 14254-2015.

Подробнее

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Описание

Герметичная кабельная проходка НТМ перекрывает кабельный проём по всему контуру и не пропускает воду, пыль и газ. В конструкцию модульной проходки входят металлическая монтажная рама, транзитные модули из негорючего эластомера и пресс-блок; в прямоугольных рамах применяются также опорные и фиксаторные пластины. Финальная герметизация достигается затяжкой болтов пресс-блока с моментом не более 20 Н·м: после сжатия эластомер заполняет пространство вокруг каждой линии, и секция работает как сплошная преграда.

К герметичным относятся и круглые одиночные проходки (одиночные вводы) с пресс-блоками НТМ-ВО и НТМ-ВТПО — в них транзитные модули не применяются, уплотнение выполняет сам пресс-блок.

Требование к проходу кабеля формулируется одинаково для стены, междуэтажного перекрытия и выхода линии наружу: возможность смены электропроводки должна сохраняться, а предел огнестойкости проема — не ниже, чем у пересекаемой конструкции (ПУЭ, п. 2.1.58). Свободные позиции секции в проходке НТМ закрываются глухими модулями или модулями-заглушками из негорючего эластомера, поэтому открытых отверстий в узле не остаётся; если нужен резерв под будущую прокладку, в качестве заглушек ставят транзитные модули НТМ с сердечником.

Конструкция модульных проходок полностью защищает от пыли и динамического воздействия потоков воды и соответствует степени защиты IP66/IP68 по ГОСТ 14254-2015. Диапазон уплотняемых диаметров зависит от типа изделия: транзитные модули НТМ15–НТМ120 рассчитаны на кабель и трубы наружным диаметром 3–100 мм, круглые одиночные проходки с пресс-блоками НТМ-ВО — на 3–508 мм, одиночные проходки для пластиковых труб с пресс-блоками НТМ-ВТПО — на 3–119 мм.

В НТМ-Конструкторе можно подготовить эскизы, чертежи и спецификации различных конфигураций проходок НТМ в прямоугольных и круглых рамах под ваши задачи, а также выгрузить сводные файлы проекта.

НТМ-Конструктор — бесплатное ПО для расчета и проектирования модульных проходок

HTM-Конструктор. Бесплатное ПО для расчета
и проектирования модульных проходок

Зарегистрироваться

HTM-Конструктор. Бесплатное ПО
для расчета и проектирования
модульных проходок

Способы монтажа

Болтовое крепление

Прямоугольная рама НТМ-РМ, круглая рама НТМ-РМК; устанавливаются без сварочных работ.

Фланцевое соединение

Прямоугольная рама НТМ-РМФ, круглая рама НТМ-РМКФ; фланец без отверстий подходит как для заливки бетоном, так и для приварки к стальным перегородкам и перекрытиям.

Сварное соединение

Прямоугольная рама НТМ-РМС, круглая рама НТМ-РМКС (под приварку), бесфланцевые, монтаж выполняется методом сварки.

Пределы огнестойкости

до 60 минут

Одиночная проходка.

до 90 минут

Несимметричная проходка, толщина конструкции не менее 150 мм, с применением ответной рамы и минераловатных плит ПЖ120.

до 120 минут

Симметричная проходка, толщина конструкции не менее 150 мм, с применением минераловатных плит ПЖ120.

до 150 минут

Симметричная проходка, толщина конструкции не менее 170 мм, с применением минераловатных плит ПЖ120.

Сертификаты

Предел огнестойкости IET до 150 минут. Рабочие температуры от -60°С до +200°С. Соответствие требованиям стандартов ГОСТ Р 53310-2009 и ТР ЕАЭС 043/2017

Кабельные и трубные проходки НТМ сертифицированы для использования во взрывоопасных средах и имеют маркировку взрывозащиты РП Ex eb I Mc / 1Ex eb IIC T6…T2 Gb X / Ex tb IIIC T80°C...T200°C Db в соответствии с ТР ТС 012/2011

Конструкции основных составляющих элементов проходки: транзитных модулей НТМ, пресс-блоков НТМ-ПБ и НТМ-ПБМ — запатентованы

Продукция Завода ГЕРМЕС производится в России и внесена в Реестр российской промышленной продукции (ПП РФ 719 от 17.07.2015), на основании сертификата о происхождении товара по форме СТ-1

Конструкция модульных проходок НТМ полностью защищает от пыли, динамического воздействия потоков воды и соответствует степени пылевлагозащиты IP66/IP68

Продукция сертифицирована в соответствии со стандартами Технических Регламентов Таможенного Союза (ТР ТС / ЕАЭС) и может применяться как на территории Российской Федерации, так и на территории Беларуси, Армении, Киргизии и Казахстана

Проходки для кабеля и труб НТМ одобрены Российским Морским Регистром Судоходства для применения в судовых конструкциях класса А

Кабельные и трубные проходки НТМ одобрены Российским Классификационным Обществом и соответствуют требованиям технического регламента о безопасности объектов внутреннего водного транспорта для проходов электрических кабелей и трубопроводов в огнестойких перекрытиях А-60, А-30, А-0

Элементы проходок НТМ проходят контроль на всех этапах производства согласно системе менеджмента качества ГОСТ Р ИСО 9001:2015 (ISO 9001:2015)

Соответствие требованиям СТО Газпром 9001-2018 в СДС ИНТЕРГАЗСЕРТ применительно к производству и реализации огнестойких взрывозащищенных кабельных и трубных проходок НТМ

FAQ

Какую водо- и газонепроницаемость обеспечивают проходки НТМ?

Показатель зависит от типа монтажной рамы. Круглые рамы НТМ-РМКС и НТМ-РМКФ: водонепроницаемость 6,0 кг/см², газонепроницаемость 4,0 кг/см². Прямоугольные толстостенные рамы морского исполнения НТМ-РМТС, НТМ-РМТСГ, НТМ-РМТФ, НТМ-РМТФГ: 2,1 и 0,3 кг/см² соответственно. Испытания выполняются по ОСТ 5Р.1180-93 надувом воздуха и напором воды. Герметичность обеспечивается только совместно с уплотнительными элементами — пресс-блоками и модулями НТМ.

Почему в характеристиках указаны сразу две степени — IP66 и IP68?

Потому что вторая цифра описывает разные испытания: «6» — защиту от сильных водяных струй, «8» — защиту при длительном погружении в воду. Степень 8 не подразумевает степень 6 и наоборот, поэтому указываются обе маркировки — испытания проходок НТМ проводились по обоим показателям. Первая цифра «6» означает полную пыленепроницаемость.

Чем достигается герметизация и с каким усилием затягивают пресс-блоки для прямоугольных рам?

Болты пресс-блоков для прямоугольных рам затягиваются попеременно с усилием не более 20 Нм. После сжатия эластомер заполняет пространство вокруг каждой линии, и секция работает как сплошная преграда.

Что происходит с герметичностью узла, если из него вынуть кабель?

После извлечения кабеля герметичность узла нарушается, и ее нужно восстановить: транзитный модуль, в котором проходила линия, заменяется на глухой модуль или модуль-заглушку. Конструкция разборная, модули рассчитаны на многократное применение, поэтому замена выполняется без разрушения узла и без потери сертифицированных характеристик.

Кабели и трубы какого диаметра перекрывают транзитные модули НТМ?

Транзитные модули НТМ15–НТМ120 рассчитаны на кабель и трубы наружным диаметром от 3 до 100 мм и применяются в прямоугольных и круглых модульных проходках. Вставка подбирается по фактическому наружному диаметру кабеля и/или трубы.

Нужны ли транзитные модули для одиночных вводов кабеля и труб?

Нет. В круглых одиночных проходках с пресс-блоками НТМ-ВО и НТМ-ВТПО транзитные модули не применяются: уплотнение выполняет сам пресс-блок.
