Одиночные кабельные проходки НТМ

Заказать товар

Задать вопрос

Сделано в России!

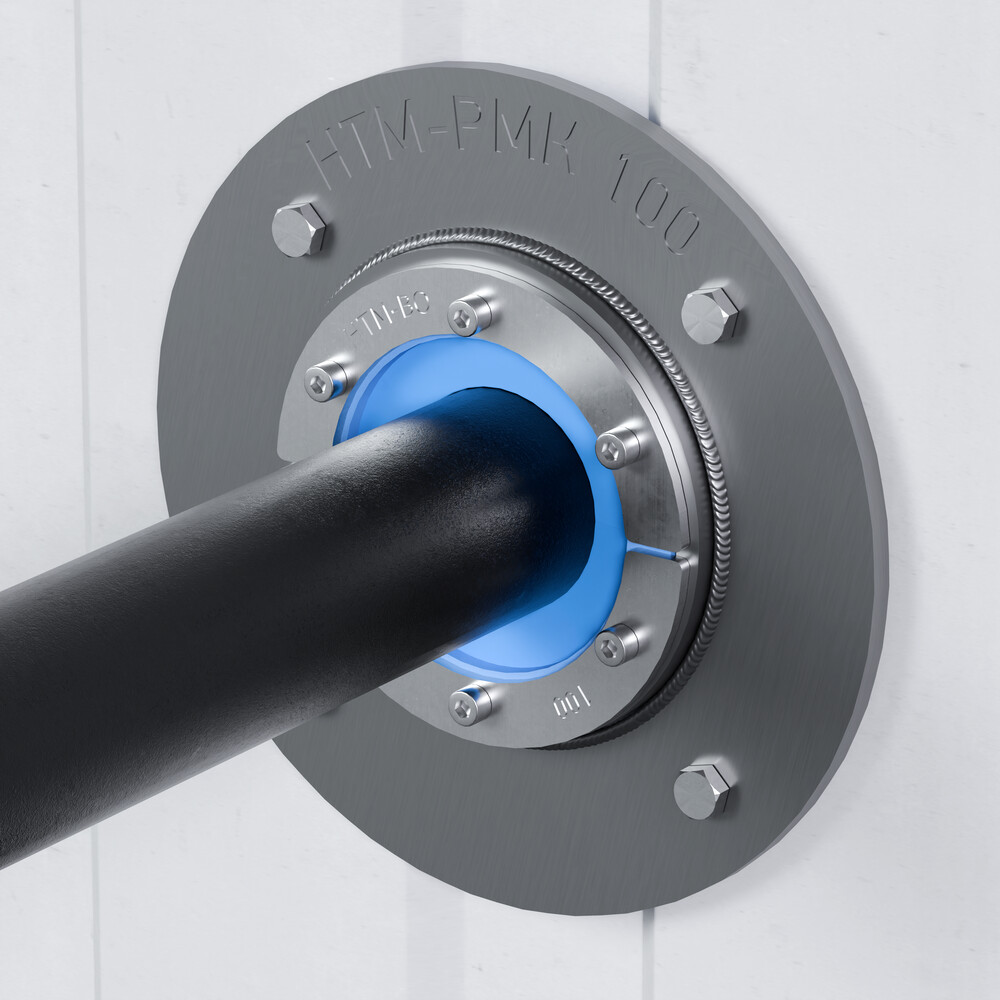

Одиночная кабельная проходка НТМ — круглая монтажная рама с пресс-блоком НТМ-ВО для одного кабеля или трубы наружным диаметром от 3 до 508 мм. Транзитные модули не применяются: основанием для вставок служит сам пресс-блок.

Подробнее

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Описание

Одиночная кабельная проходка НТМ — это круглая монтажная рама с пресс-блоком НТМ-ВО. Транзитные модули здесь не применяются: основанием для вставок служит сам пресс-блок, поэтому изделие имеет минимальные вес и габариты. Пресс-блоки НТМ-ВО допускается применять и в существующих отверстиях. Такое решение применяют, когда требуется проложить только один кабель или трубу и не нужен резерв для прокладки дополнительных линий; если через проём идёт несколько линий, применяется прямоугольная или круглая рама с транзитными модулями.

Даже одна кабельная линия, пересекающая стену или перекрытие, попадает под общее требование ПУЭ (п. 2.1.58): проводку нужно оставить сменяемой, а заделка должна допускать замену и дополнительную прокладку кабелей при пределе огнестойкости проёма не ниже, чем у самой конструкции. Узел препятствует проникновению огня, дыма, газа и воды в смежные помещения.

Комплект вставок пресс-блока НТМ-ВО подбирается под наружный диаметр конкретного кабеля и/или трубы, поэтому при затяжке изоляция не передавливается. Диапазон уплотняемых диаметров — от 3 до 508 мм; для пластиковых труб предусмотрены пресс-блоки НТМ-ВТПО на диаметры от 3 до 119 мм. Узел обеспечивает степень защиты от внешних воздействий IP66/IP68. Для слаботочных и измерительных линий выпускается вариант исполнения ЕМС (ЭМС — электромагнитная совместимость) со сплошным экраном из токопроводящей медной фольги.

В НТМ-Конструкторе можно подготовить эскизы, чертежи и спецификации различных конфигураций проходок НТМ в прямоугольных и круглых рамах под ваши задачи, а также выгрузить сводные файлы проекта.

НТМ-Конструктор — бесплатное ПО для расчета и проектирования модульных проходок

HTM-Конструктор. Бесплатное ПО для расчета
и проектирования модульных проходок

Зарегистрироваться

HTM-Конструктор. Бесплатное ПО
для расчета и проектирования
модульных проходок

Способы монтажа

Пресс-блок НТМ-ВО устанавливается в круглую монтажную раму — способ крепления самой рамы зависит от выбранной модели, так же как и для круглых модульных проходок:

Без новой рамы: пресс-блоки НТМ-ВО допускается применять в существующих отверстиях, металлических рамах, гильзах и каналах, уже подготовленных на объекте.

Болтовое крепление

Рама НТМ-РМК.

Фланцевое соединение

Рама НТМ-РМКФ (универсальная); фланец без отверстий допускает приварку, болтовое соединение с фланцем или заливку бетоном.

Сварное соединение

Рама НТМ-РМКС (под приварку).

Пределы огнестойкости

до 60 минут

Одиночная проходка.

до 90 минут

Несимметричная проходка, толщина конструкции не менее 150 мм, с применением ответной рамы и минераловатных плит ПЖ120.

до 120 минут

Симметричная проходка, толщина конструкции не менее 150 мм, с применением минераловатных плит ПЖ120.

до 150 минут

Симметричная проходка, толщина конструкции не менее 170 мм, с применением минераловатных плит ПЖ120.

Сертификаты

Предел огнестойкости IET до 150 минут. Рабочие температуры от -60°С до +200°С. Соответствие требованиям стандартов ГОСТ Р 53310-2009 и ТР ЕАЭС 043/2017

Кабельные и трубные проходки НТМ сертифицированы для использования во взрывоопасных средах и имеют маркировку взрывозащиты РП Ex eb I Mc / 1Ex eb IIC T6…T2 Gb X / Ex tb IIIC T80°C...T200°C Db в соответствии с ТР ТС 012/2011

Конструкции основных составляющих элементов проходки: транзитных модулей НТМ, пресс-блоков НТМ-ПБ и НТМ-ПБМ — запатентованы

Продукция Завода ГЕРМЕС производится в России и внесена в Реестр российской промышленной продукции (ПП РФ 719 от 17.07.2015), на основании сертификата о происхождении товара по форме СТ-1

Конструкция модульных проходок НТМ полностью защищает от пыли, динамического воздействия потоков воды и соответствует степени пылевлагозащиты IP66/IP68

Продукция сертифицирована в соответствии со стандартами Технических Регламентов Таможенного Союза (ТР ТС / ЕАЭС) и может применяться как на территории Российской Федерации, так и на территории Беларуси, Армении, Киргизии и Казахстана

Проходки для кабеля и труб НТМ одобрены Российским Морским Регистром Судоходства для применения в судовых конструкциях класса А

Кабельные и трубные проходки НТМ одобрены Российским Классификационным Обществом и соответствуют требованиям технического регламента о безопасности объектов внутреннего водного транспорта для проходов электрических кабелей и трубопроводов в огнестойких перекрытиях А-60, А-30, А-0

Элементы проходок НТМ проходят контроль на всех этапах производства согласно системе менеджмента качества ГОСТ Р ИСО 9001:2015 (ISO 9001:2015)

Соответствие требованиям СТО Газпром 9001-2018 в СДС ИНТЕРГАЗСЕРТ применительно к производству и реализации огнестойких взрывозащищенных кабельных и трубных проходок НТМ

FAQ

В каком случае целесообразнее применить одиночную проходку?

Когда нужно проложить только один кабель или трубу и резерв под дополнительные линии не требуется. Если через проем идет несколько линий или закладывается запас, применяется прямоугольная либо круглая рама с транзитными модулями.

Из чего состоит одиночная проходка?

Из круглой монтажной рамы и пресс-блока НТМ-ВО или НТМ-ВТПО. Транзитные модули не применяются: основанием для вставок служит сам пресс-блок, поэтому изделие имеет минимальные вес и габариты.

Можно ли установить одиночный ввод НТМ-ВО в уже готовое отверстие?

Пресс-блоки НТМ-ВО конструктивно допускается применять в существующих отверстиях, гильзах и каналах, подготовленных на объекте. При этом сертификаты действуют на проходки в сборе с монтажными рамами НТМ — на установку без рамы они не распространяются.

Какой диапазон диаметров перекрывают НТМ-ВО и НТМ-ВТПО?

Пресс-блоки НТМ-ВО — от 3 до 508 мм, пресс-блоки для пластиковых труб НТМ-ВТПО — от 3 до 119 мм. Комплект вставок подбирается под фактический наружный диаметр, поэтому при затяжке изоляция не передавливается.

Есть ли исполнение с защитой от электромагнитных помех?

Да. Транзитные модули, пресс-блоки и одиночные вводы выпускаются в исполнении ЕМС (ЭМС — электромагнитная совместимость): изделие получает сплошной экран из токопроводящей медной фольги. Экран обеспечивает сплошное экранирование проходки в месте монтажа, предотвращает прохождение электромагнитных помех и импульсов, сохраняет электромагнитную совместимость между электрическими и электронными устройствами и снимает заземление с оплетки проходимых кабелей. Монтаж не отличается от обычного.

Назад к списку
