Описание

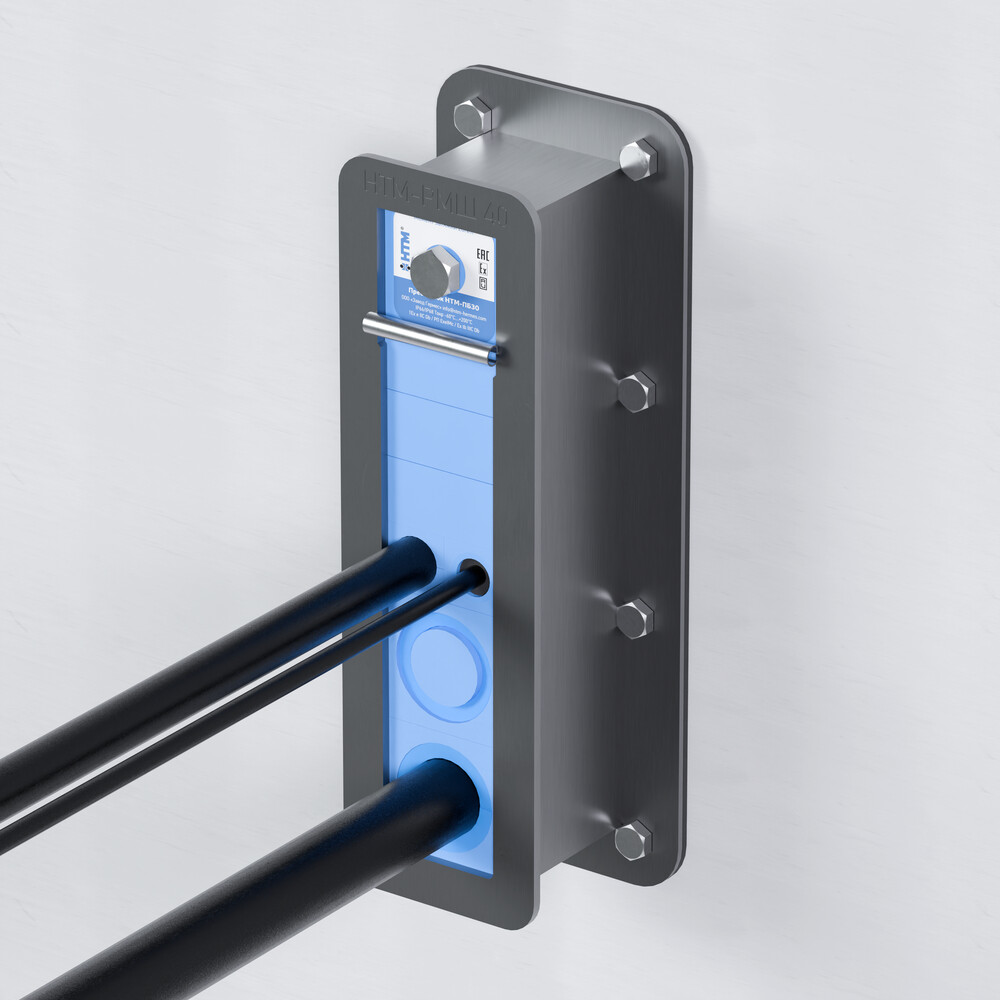

Шкафная кабельная проходка НТМ-РМШ — узел на основе монтажной рамы для установки в стенку металлического шкафа управления: рама фиксирует транзитные модули, опорные пластины и пресс-блок. В одной монтажной раме можно уплотнить сразу несколько кабелей или труб, поэтому одна секция заменяет набор отдельных сальников и позволяет ввести подготовленные линии через один проём.

Требование о сменяемости электропроводки действует и на ввод кабеля в оболочку электрооборудования. В проходке НТМ-РМШ незанятые позиции секции закрываются глухими модулями или модулями-заглушками из негорючего эластомера, а под резерв ставятся транзитные модули НТМ с сердечником — конструкция остаётся разборной, и кабель можно заменить или добавить в действующем шкафу. Уплотнение препятствует проникновению влаги и огня в смежный объём.

Комплектующие подбираются в зависимости от конфигурации проходки: пресс-блок НТМ-ПБ30 или НТМ-ПБ40, опорные пластины НТМ-ОП30 или НТМ-ОП40 и уплотнительная прокладка; транзитные модули выбираются отдельно, по наружному диаметру кабеля и/или трубы. Выпускаются типоразмеры НТМ-РМШ 30, НТМ-РМШ 30×2, НТМ-РМШ 40, НТМ-РМШ 40×2 и комбинированный НТМ-РМШ 30+40 с внешними размерами 84×236 или 130×236 мм при высоте монтажного проема 194 мм. Степень защиты от внешних воздействий — IP66/IP68; взрывозащищенное исполнение рам шкафного типа НТМ-РМШ сертифицировано по ТР ТС 012/2011.

В НТМ-Конструкторе можно подготовить эскизы, чертежи и спецификации различных конфигураций проходок НТМ в прямоугольных и круглых рамах под ваши задачи, а также выгрузить сводные файлы проекта.

НТМ-Конструктор — бесплатное ПО для расчета и проектирования модульных проходок

HTM-Конструктор. Бесплатное ПО для расчета
и проектирования модульных проходок

Зарегистрироваться

HTM-Конструктор. Бесплатное ПО
для расчета и проектирования
модульных проходок

Способы монтажа

Рама НТМ-РМШ устанавливается в подготовленный проем в стенке металлического шкафа управления и фиксируется по месту; уплотнение по контуру обеспечивается уплотнительной прокладкой из комплекта.

Пределы огнестойкости

до 60 минут

Одиночная проходка.

до 90 минут

Несимметричная проходка, толщина конструкции не менее 150 мм, с применением ответной рамы и минераловатных плит ПЖ120.

до 120 минут

Симметричная проходка, толщина конструкции не менее 150 мм, с применением минераловатных плит ПЖ120.

до 150 минут

Симметричная проходка, толщина конструкции не менее 170 мм, с применением минераловатных плит ПЖ120.

Сертификаты

Предел огнестойкости IET до 150 минут. Рабочие температуры от -60°С до +200°С. Соответствие требованиям стандартов ГОСТ Р 53310-2009 и ТР ЕАЭС 043/2017

Кабельные и трубные проходки НТМ сертифицированы для использования во взрывоопасных средах и имеют маркировку взрывозащиты РП Ex eb I Mc / 1Ex eb IIC T6…T2 Gb X / Ex tb IIIC T80°C...T200°C Db в соответствии с ТР ТС 012/2011

Конструкции основных составляющих элементов проходки: транзитных модулей НТМ, пресс-блоков НТМ-ПБ и НТМ-ПБМ — запатентованы

Продукция Завода ГЕРМЕС производится в России и внесена в Реестр российской промышленной продукции (ПП РФ 719 от 17.07.2015), на основании сертификата о происхождении товара по форме СТ-1

Конструкция модульных проходок НТМ полностью защищает от пыли, динамического воздействия потоков воды и соответствует степени пылевлагозащиты IP66/IP68

Продукция сертифицирована в соответствии со стандартами Технических Регламентов Таможенного Союза (ТР ТС / ЕАЭС) и может применяться как на территории Российской Федерации, так и на территории Беларуси, Армении, Киргизии и Казахстана

Проходки для кабеля и труб НТМ одобрены Российским Морским Регистром Судоходства для применения в судовых конструкциях класса А

Кабельные и трубные проходки НТМ одобрены Российским Классификационным Обществом и соответствуют требованиям технического регламента о безопасности объектов внутреннего водного транспорта для проходов электрических кабелей и трубопроводов в огнестойких перекрытиях А-60, А-30, А-0

Элементы проходок НТМ проходят контроль на всех этапах производства согласно системе менеджмента качества ГОСТ Р ИСО 9001:2015 (ISO 9001:2015)

Соответствие требованиям СТО Газпром 9001-2018 в СДС ИНТЕРГАЗСЕРТ применительно к производству и реализации огнестойких взрывозащищенных кабельных и трубных проходок НТМ

FAQ

Где применяется шкафная проходка НТМ в раме НТМ-РМШ?

В стенке металлического шкафа управления. Рама фиксирует транзитные модули, опорные пластины и пресс-блок; уплотнение по контуру обеспечивается уплотнительной прокладкой из комплекта.

Какие типоразмеры шкафных рам выпускаются?

НТМ-РМШ 30, НТМ-РМШ 30×2, НТМ-РМШ 40, НТМ-РМШ 40×2 и комбинированная НТМ-РМШ 30+40. Внешние размеры рамы — 84×236 или 130×236 мм при высоте монтажного проема 194 мм.

Чем комплектуется шкафная проходка НТМ?

Пресс-блоком НТМ-ПБ30 или НТМ-ПБ40, опорными пластинами НТМ-ОП30 или НТМ-ОП40 и уплотнительной прокладкой. Транзитные модули подбираются отдельно, по наружному диаметру кабеля.

Можно ли проложить дополнительный кабель в уже собранный электрический шкаф на объекте?

Да. Модульная конструкция шкафных проходок НТМ обеспечивает возможность замены и прокладки дополнительных кабелей. Если при монтаже закладывался резерв, вместо заглушек ставятся транзитные модули НТМ с сердечником: сердечник удаляется, и в тот же модуль заводится новая линия.

Как уплотнить кабельный ввод в щитовую или шкаф управления?

Для стен и перекрытий применяются прямоугольные и круглые монтажные рамы, для стенки металлического шкафа управления — шкафные рамы НТМ-РМШ. Все исполнения обеспечивают степень защиты IP66/IP68.
