Кабельные проходки НТМ для целлюлозно-бумажных комбинатов: работа в среде с бумажной пылью, повышенной влажностью и химическими реагентами; нержавеющее исполнение и антикоррозионные покрытия.

Подробнее

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Описание

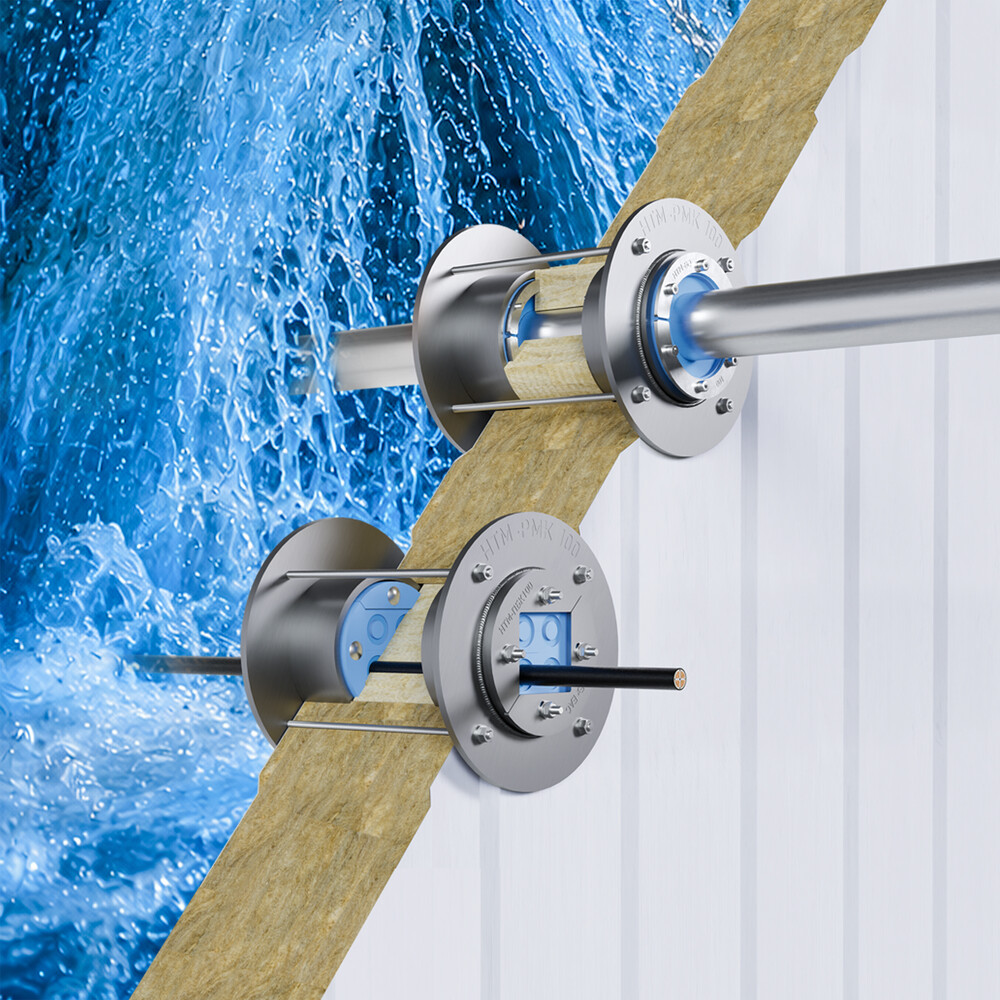

На целлюлозно-бумажных комбинатах кабельная проходка работает в среде с бумажной пылью и волокном, повышенной влажностью и химическими реагентами. Кабельная проходка НТМ — монтажная рама, транзитные модули из негорючего эластомера и пресс-блок (в прямоугольных рамах также опорные и фиксаторные пластины) — перекрывает проем целиком: свободные позиции закрываются глухими модулями или модулями-заглушками, поэтому открытых отверстий в секции не остаётся.

Кабельные трассы комбината соединяют цеха и выходят за контур здания, и каждое пересечение строительной конструкции нормируется отдельно: проводку требуется оставить сменяемой, заделка должна допускать перекладку линий и добавление новых, а ее огнестойкость выдерживается на уровне самой конструкции (ПУЭ, п. 2.1.58). Под резерв в секции ставятся транзитные модули НТМ с сердечником. Собранный узел не пропускает влагу и препятствует проникновению огня и дыма в смежные цеха.

Материал рамы по умолчанию — низколегированная сталь 09Г2С, опционально нержавеющая сталь AISI 304, AISI 316 или алюминиевый сплав; покрытие может быть гальваническим или горячим цинкованием либо порошковым эпоксидно-полимерным с содержанием цинка. Конструкция соответствует степени защиты IP66/IP68, а маркировка Ex tb IIIC T80 °C…T200 °C Db X подтверждает пригодность для сред с горючей пылью. Предел огнестойкости IET достигает 150 минут, температура эксплуатации — от −60 до +200 °С.

В НТМ-Конструкторе можно подготовить эскизы, чертежи и спецификации различных конфигураций проходок НТМ в прямоугольных и круглых рамах под ваши задачи, а также выгрузить сводные файлы проекта.

НТМ-Конструктор — бесплатное ПО для расчета и проектирования модульных проходок

HTM-Конструктор. Бесплатное ПО для расчета
и проектирования модульных проходок

Зарегистрироваться

HTM-Конструктор. Бесплатное ПО
для расчета и проектирования
модульных проходок

Объекты применения

варочные, размольно-подготовительные и бумагоделательные цеха;
сушильные и отделочные участки;
склады сырья, химикатов и готовой продукции;
очистные сооружения и водоподготовка;
электротехнические помещения и щитовые.

Пределы огнестойкости

до 60 минут

Одиночная проходка.

до 90 минут

Несимметричная проходка, толщина конструкции не менее 150 мм, с применением ответной рамы и минераловатных плит ПЖ120.

до 120 минут

Симметричная проходка, толщина конструкции не менее 150 мм, с применением минераловатных плит ПЖ120.

до 150 минут

Симметричная проходка, толщина конструкции не менее 170 мм, с применением минераловатных плит ПЖ120.

Сертификаты

Предел огнестойкости IET до 150 минут. Рабочие температуры от -60°С до +200°С. Соответствие требованиям стандартов ГОСТ Р 53310-2009 и ТР ЕАЭС 043/2017

Кабельные и трубные проходки НТМ сертифицированы для использования во взрывоопасных средах и имеют маркировку взрывозащиты РП Ex eb I Mc / 1Ex eb IIC T6…T2 Gb X / Ex tb IIIC T80°C...T200°C Db в соответствии с ТР ТС 012/2011

Конструкции основных составляющих элементов проходки: транзитных модулей НТМ, пресс-блоков НТМ-ПБ и НТМ-ПБМ — запатентованы

Продукция Завода ГЕРМЕС производится в России и внесена в Реестр российской промышленной продукции (ПП РФ 719 от 17.07.2015), на основании сертификата о происхождении товара по форме СТ-1

Конструкция модульных проходок НТМ полностью защищает от пыли, динамического воздействия потоков воды и соответствует степени пылевлагозащиты IP66/IP68

Продукция сертифицирована в соответствии со стандартами Технических Регламентов Таможенного Союза (ТР ТС / ЕАЭС) и может применяться как на территории Российской Федерации, так и на территории Беларуси, Армении, Киргизии и Казахстана

Проходки для кабеля и труб НТМ одобрены Российским Морским Регистром Судоходства для применения в судовых конструкциях класса А

Кабельные и трубные проходки НТМ одобрены Российским Классификационным Обществом и соответствуют требованиям технического регламента о безопасности объектов внутреннего водного транспорта для проходов электрических кабелей и трубопроводов в огнестойких перекрытиях А-60, А-30, А-0

Элементы проходок НТМ проходят контроль на всех этапах производства согласно системе менеджмента качества ГОСТ Р ИСО 9001:2015 (ISO 9001:2015)

Соответствие требованиям СТО Газпром 9001-2018 в СДС ИНТЕРГАЗСЕРТ применительно к производству и реализации огнестойких взрывозащищенных кабельных и трубных проходок НТМ

FAQ

От чего зависит предел огнестойкости конкретного узла прохода кабеля или трубы?

Предел огнестойкости узла принимается не ниже предела огнестойкости конструкции, через которую проложены кабели, — требование ФЗ-123 (ст. 82, п. 7). Уровень обеспечивается схемой монтажа и толщиной строительной конструкции, а не выбором «более огнестойкой» модели: все проходки НТМ имеют сертификат IET60. До 90 минут — несимметричная проходка в конструкции толщиной не менее 150 мм с ответной рамой и минераловатными плитами ПЖ120; до 120 минут — симметричная в конструкции от 150 мм с плитами ПЖ120; до 150 минут — симметричная в конструкции от 170 мм с плитами ПЖ120.

Какую водо- и газонепроницаемость обеспечивают проходки НТМ?

Показатель зависит от типа монтажной рамы. Круглые рамы НТМ-РМКС и НТМ-РМКФ: водонепроницаемость 6,0 кг/см², газонепроницаемость 4,0 кг/см². Прямоугольные толстостенные рамы морского исполнения НТМ-РМТС, НТМ-РМТСГ, НТМ-РМТФ, НТМ-РМТФГ: 2,1 и 0,3 кг/см² соответственно. Испытания выполняются по ОСТ 5Р.1180-93 надувом воздуха и напором воды. Герметичность обеспечивается только совместно с уплотнительными элементами — пресс-блоками и модулями НТМ.

Какие варианты материального исполнения и покрытия монтажных рам доступны?

Материал рамы:

по умолчанию — низколегированная сталь 09Г2С;
нержавеющая сталь AISI 304 — исполнение /Н, стандартная коррозионная стойкость;
нержавеющая сталь AISI 316 — исполнение /НМ, с добавкой молибдена, усиленная защита от солей и кислот;
алюминиевый сплав — исполнение /А.

Покрытие стальной рамы:

по умолчанию — гальваническое цинкование;
горячее цинкование;
порошковое эпоксидно-полимерное покрытие с содержанием цинка;
межоперационный грунт (требует финишного покрытия со стороны заказчика).

Из нержавеющей стали опционально изготавливаются также комплектующие — крышки и метизы. Вариант материального исполнения и тип покрытия указываются в артикуле компонентов проходки при заказе.

Требуется ли отдельное исполнение для сред с бумажной пылью?

Отдельного исполнения не требуется: пригодность для сред с горючей пылью подтверждена маркировкой взрывозащиты Ex tb IIIC T80 °C…T200 °C Db X по ТР ТС 012/2011.
