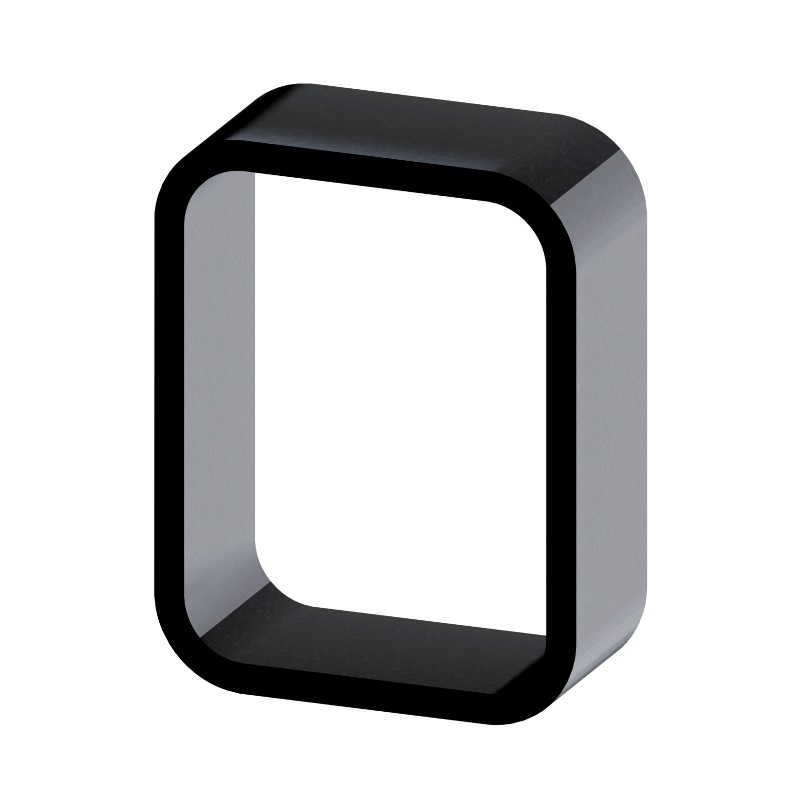

Рама монтажная НТМ-РМТС R со скругленными углами

Заказать товар

Задать вопрос

Рамы со скругленными углами разработаны для устойчивости конструкции к повышенным нагрузкам. Благодаря скругленным углам достигается снижение концентрации напряжений и минимизации рисков возникновения трещин вокруг рамы.

Подробнее

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Описание

Функции:

герметизация кабеля в переборках и палубах, стенах и перекрытиях;

Применяются для герметизации кабеля в переборках и палубах в судостроении и на морских объектах. Каждая рама комплектуется набором модулей серии R для обеспечения установки всех стандартных элементов кабельных проходок НТМ. Производится в трех вариантах с радиусом скругления R20, R40 и R60.

Способ монтажа:

сварка;

Общий чертеж рамы монтажной НТМ-РМТС R со скругленными углами:


Таблица размеров рамы монтажной НТМ-РМТС R20:

Обозначение рам	Размеры секции внутренние, мм		Размеры рамы внешние, мм		Размер монтажного проема в стене, мм
Обозначение рам	l	h	L	H	Ширина	Высота
Обозначение рам	Размеры секции внутренние, мм		Размеры рамы внешние, мм		Размер монтажного проема в стене, мм
Обозначение рам	l	h	L	H	Ширина	Высота
НТМ-РМТС10.1х1 R20	120	101	140	121	142	123
НТМ-РМТС16.1х1 R20	120	160	140	180	142	182
НТМ-РМТС22.1х1 R20	120	218	140	238	142	240
НТМ-РМТС28.1х1 R20	120	278	140	298	142	300
НТМ-РМТС10у.1х1 R20	60	101	80	121	82	123
НТМ-РМТС16у.1х1 R20	60	160	80	180	82	182
НТМ-РМТС22у.1х1 R20	60	218	80	238	82	240
НТМ-РМТС28у.1х1 R20	60	278	80	298	82	300

Таблица размеров рамы монтажной НТМ-РМТС R40:

Обозначение рам	Размеры секции внутренние, мм		Размеры рамы внешние, мм		Размер монтажного проема в стене, мм
Обозначение рам	l	h	L	H	Ширина	Высота
НТМ-РМТС16.1х1 R40	120	160	140	180	142	182
НТМ-РМТС22.1х1 R40	120	218	140	238	142	240
НТМ-РМТС28.1х1 R40	120	278	140	298	142	300

Таблица размеров рамы монтажной НТМ-РМТС R60:

Обозначение рам	Размеры секции внутренние, мм		Размеры рамы внешние, мм		Размер монтажного проема в стене, мм
Обозначение рам	l	h	L	H	Ширина	Высота
НТМ-РМТС22.1х1 R60	120	218	140	238	142	240
НТМ-РМТС28.1х1 R60	120	218	400	298	142	300
