Описание
Для судостроения проходки НТМ выпускаются в морском исполнении — на базе толстостенных монтажных рам: изделия одобрены для установки в водонепроницаемых, газонепроницаемых и противопожарных стальных и алюминиевых переборках и палубах классов А-0, А-30 и А-60. Продукция одобрена Российским морским регистром судоходства и Российским классификационным обществом (ранее Российский речной регистр); имеются свидетельства о типовом одобрении судовой противопожарной конструкции.
Проход кабельной трассы через переборку или палубу — такой же нормируемый узел, как на береговом объекте: кабель должен оставаться сменяемым, заделка — допускать замену и прокладку дополнительных линий, а предел огнестойкости проема быть не ниже, чем у самой конструкции. В проходках НТМ незадействованные места уплотнительной секции закрывают глухими модулями или модулями-заглушками из негорючего эластомера, свободные углы монтажных рам со скругленными углами НТМ-РМТС R — угловыми модулями-заглушками НТМ R, а там, где нужен резерв под будущие линии, ставят транзитные модули НТМ с удаляемым сердечником. Собранные узлы обеспечивают огнестойкость и герметичность: не пропускают воду и препятствуют проникновению огня и дыма в смежные отсеки.
Выдано отдельное свидетельство о типовом одобрении на кабельные проходы типа «НТМ» в алюминиевых палубах и переборках класса А-60 — материал рамы в этом случае указывается в артикуле литерой /А. Для судовых трубопроводов получено свидетельство Морского регистра на огнестойкие герметичные трубные проходы типа «НТМ» в противопожарных конструкциях класса А-60; одобрение на герметизацию труб получено для приварных и фланцевых круглых рам НТМ-РМКС и НТМ-РМКФ с пресс-блоками НТМ-ВО и НТМ-ВТПО. Материалы уплотнительных элементов относятся к трудногорючим по ГОСТ 12.1.044-89, группе Д2 по дымообразующей способности и группе Т2 по токсичности продуктов горения.
В НТМ-Конструкторе можно подготовить эскизы, чертежи и спецификации различных конфигураций кабельных проходок НТМ для судостроения в прямоугольных и круглых рамах под ваши задачи, а также выгрузить сводные файлы проекта.
НТМ-Конструктор. Бесплатное ПО для расчета
и проектирования модульных проходок
НТМ-Конструктор. Бесплатное ПО
для расчета и проектирования
модульных проходок
Рамы морского исполнения
Для конструкций палуб и переборок класса А применяются толстостенные монтажные рамы:

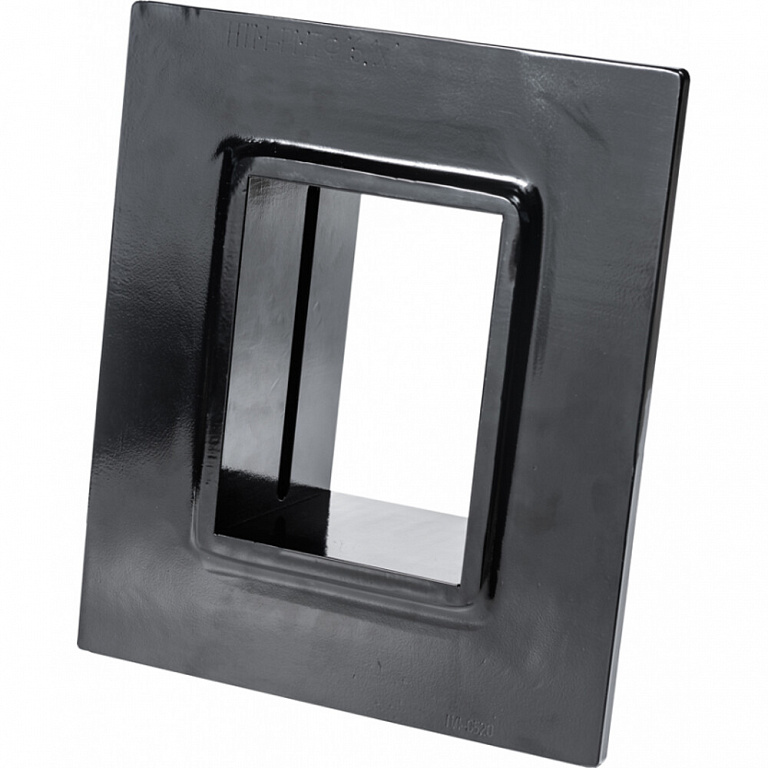

НТМ-РМТФ
Толстостенная универсальная рама: фланец без отверстий, приварка или болтовое крепление; вертикальные перегородки 10 мм, горизонтальные 20 мм.
НТМ-РМТС
Толстостенная рама под приварку: секция 120 × 101 мм, одно- и многосекционное исполнение.
НТМ-РМТС R
Рама со скругленными углами R20, R40, R60: скругление снижает концентрацию напряжений вокруг рамы; данное исполнение комплектуется модулями серии R.
НТМ-РМТФГ
Универсальная рама увеличенной глубины: фланец без отверстий, приварка или болтовое крепление.
НТМ-РМТСГ
Рама увеличенной глубины под приварку: оцинкованная сталь, секция 120 × 101 мм.

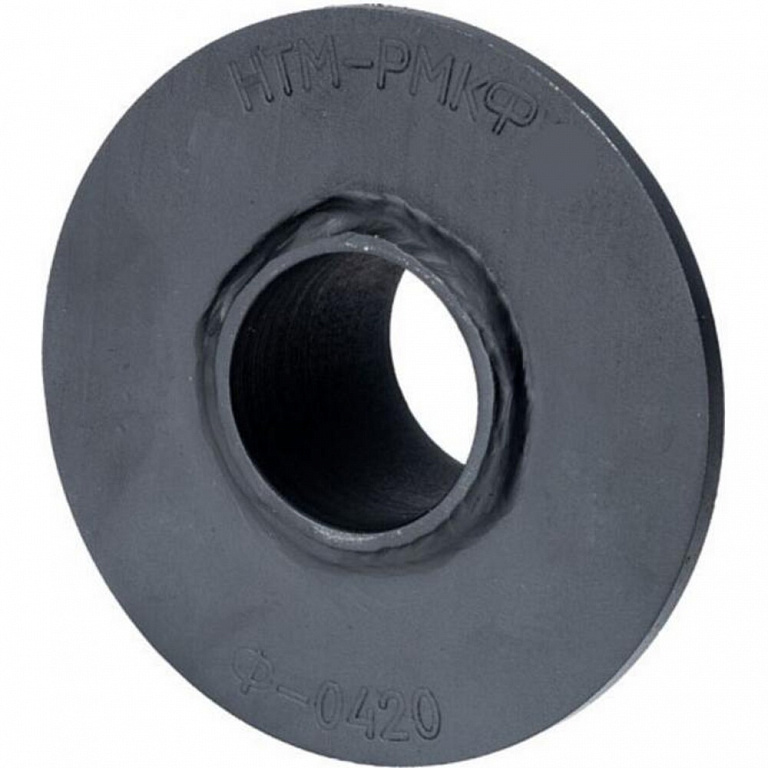

НТМ-РМКФ
Круглая универсальная рама с фланцем без отверстий: сварное соединение или заливка бетоном, защита IP66/IP68.
НТМ-РМКС
Круглая рама под приварку, бесфланцевая для уплотнения кабеля или трубы в стене и перекрытии.
Сертификаты
Проходки для кабеля и труб НТМ одобрены Российским Морским Регистром Судоходства для применения в судовых конструкциях класса А
Кабельные и трубные проходки НТМ одобрены Российским Классификационным Обществом и соответствуют требованиям технического регламента о безопасности объектов внутреннего водного транспорта для проходов электрических кабелей и трубопроводов в огнестойких перекрытиях А-60, А-30, А-0
Конструкции основных составляющих элементов проходки: транзитных модулей НТМ, пресс-блоков НТМ-ПБ и НТМ-ПБМ — запатентованы
Продукция Завода ГЕРМЕС производится в России и внесена в Реестр российской промышленной продукции (ПП РФ 719 от 17.07.2015), на основании сертификата о происхождении товара по форме СТ-1
Продукция сертифицирована в соответствии со стандартами Технических Регламентов Таможенного Союза (ТР ТС / ЕАЭС) и может применяться как на территории Российской Федерации, так и на территории Беларуси, Армении, Киргизии и Казахстана
Элементы проходок НТМ проходят контроль на всех этапах производства согласно системе менеджмента качества ГОСТ Р ИСО 9001:2015 (ISO 9001:2015)
НТМ-Конструктор. Бесплатное ПО для расчета
и проектирования модульных проходок
НТМ-Конструктор. Бесплатное ПО
для расчета и проектирования
модульных проходок
Часто задаваемые вопросы
Как узнать стоимость, наличие и сроки поставки?
Запрос направляется в отдел продаж на info@ntm-hermes.com или по телефону +7 (342) 200-88-26. В запросе стоит указать компанию и объект, на который планируется поставка, — это ускоряет подбор и расчет.
Есть ли прайс-лист на продукцию?
Прайс-листа нет: стоимость рассчитывается индивидуально в зависимости от конструкции, материалов и комплектации. Сначала формируется конфигурация проходки, затем менеджеры выполняют расчет.
Какие одобрения есть у проходок НТМ для морских судов?
Свидетельства Российского морского регистра судоходства о типовом одобрении судовой противопожарной конструкции — кабельных проходок классов А-0 и А-60. Проходки допускаются к установке в водонепроницаемых, газонепроницаемых и противопожарных стальных и алюминиевых переборках и палубах.
Какие одобрения есть у проходок НТМ для речных судов?
Свидетельство одобрения Российского классификационного общества (ранее — Российский речной регистр) на кабельные проходки классов А-0, А-30 и А-60 — для установки в водонепроницаемых, газонепроницаемых и противопожарных стальных и алюминиевых переборках и палубах.
В каких судовых конструкциях допускается установка проходок НТМ?
В водонепроницаемых, газонепроницаемых и противопожарных стальных и алюминиевых переборках и палубах классов А-0, А-15, А-30 и А-60 — на морских и речных судах. Все конструкции класса А должны предотвращать прохождение дыма и пламени до конца 60-минутного стандартного испытания огнестойкости. Цифра в обозначении класса — время в минутах, в течение которого температура необогреваемой поверхности повышается не более чем на 140 °С в среднем и не более чем на 180 °С в любой точке: А-60 — 60 минут, А-30 — 30 минут, А-15 — 15 минут. Для класса А-0 требование по теплоизоляции не предъявляется.
Есть ли отдельное одобрение для алюминиевых палуб и переборок?
Да, выдано отдельное свидетельство о типовом одобрении на кабельные проходки НТМ в алюминиевых палубах и переборках класса А-60. Монтажные рамы в этом случае также изготавливаются из алюминиевого сплава — в артикуле исполнение обозначается литерой /А.
Можно ли применять проходки НТМ для герметизации судовых трубопроводов?
Да. Получено свидетельство об одобрении Морского регистра на огнестойкие герметичные трубные проходки НТМ в противопожарных конструкциях класса А-60. Одобрение на герметизацию труб получено для приварных и фланцевых круглых рам НТМ-РМКС и НТМ-РМКФ с пресс-блоками НТМ-ВО и НТМ-ВТПО.
