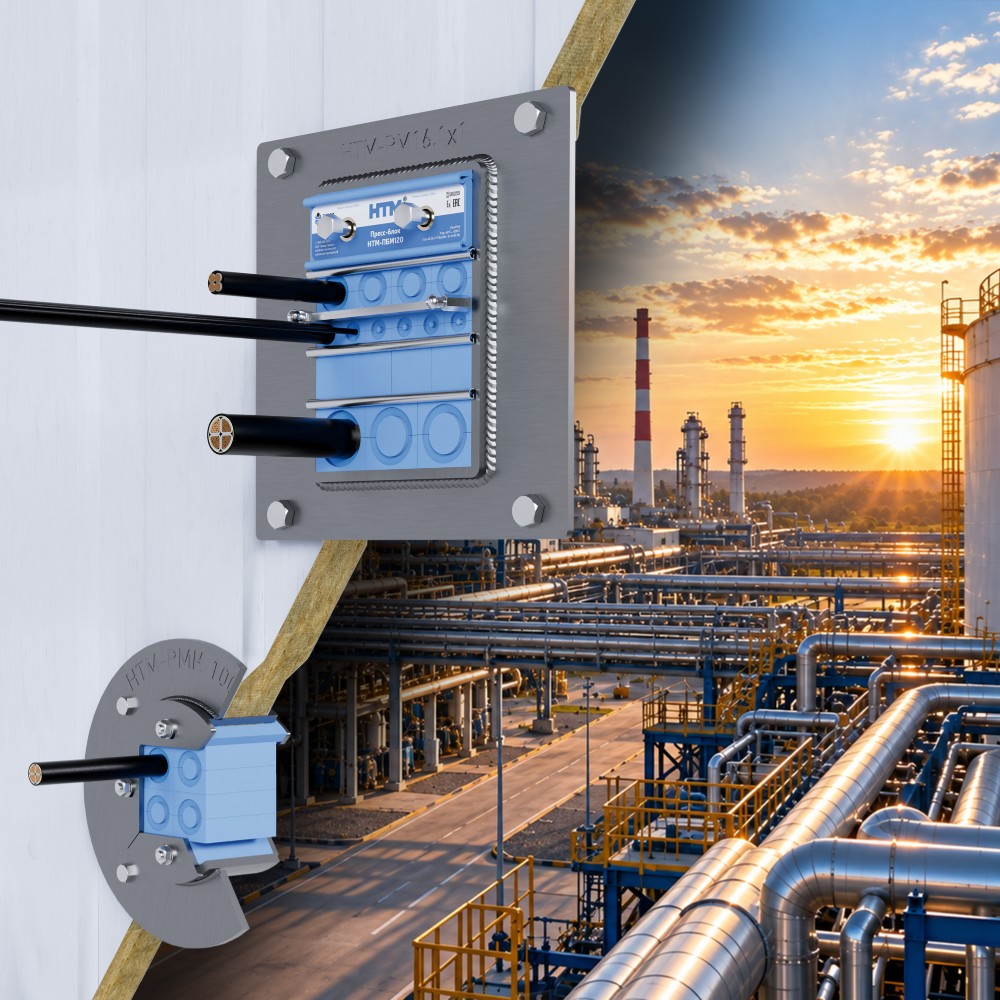

На химических производствах кабельная проходка работает сразу против нескольких факторов: агрессивной среды, взрывоопасной атмосферы и распространения пожара. Основными элементами модульных проходок НТМ являются монтажные рамы, пресс-блоки и транзитные модули. Материал и покрытие рамы подбираются под условия цеха и указываются в артикуле при заказе.
Кабель, пересекающий стену или перекрытие цеха, должен оставаться доступным для замены, а заделка — допускать дополнительную прокладку линий при пределе огнестойкости проема не ниже, чем у самой конструкции (ПУЭ, п. 2.1.58). В проходке НТМ свободное пространство в уплотнительной секции закрывается глухими модулями или модулями-заглушками из негорючего эластомера, а под резерв ставятся транзитные модули НТМ с сердечником. Собранный узел не пропускает воду и препятствует проникновению огня и дыма в смежные помещения.
Материальное исполнение и антикоррозионное покрытие подбирают под условия эксплуатации: рама — из низколегированной стали, нержавеющей стали AISI 304, AISI 316 или алюминиевого сплава; покрытие — гальваническое или горячее цинкование, порошковое эпоксидно-полимерное покрытие с содержанием цинка. Изделия сертифицированы для взрывоопасных сред по ТР ТС 012/2011, обеспечивают степень защиты IP66/IP68 и предел огнестойкости IET до 150 минут при рабочей температуре эксплуатации от −60 до +200 °С.
В НТМ-Конструкторе можно подготовить эскизы, чертежи и спецификации различных конфигураций кабельных проходок НТМ для химической промышленности в прямоугольных и круглых рамах под ваши задачи, а также выгрузить сводные файлы проекта.
НТМ-Конструктор. Бесплатное ПО для расчета
и проектирования модульных проходок
НТМ-Конструктор. Бесплатное ПО
для расчета и проектирования
модульных проходок
Основные виды проходок для химической промышленности
Прямоугольные
Модульный узел в прямоугольной монтажной раме: транзитные модули, опорные и фиксаторные пластины, пресс-блок НТМ-ПБ или НТМ-ПБМ; кабели и трубы наружным диаметром от 3 до 100 мм.
Круглые модульные
Круглая монтажная рама НТМ-РМК, пресс-блок НТМ-ПБК и транзитные модули; кабели и трубы наружным диаметром от 3 до 100 мм.
Усиленные
Рамы с увеличенной толщиной стенки и скругленными углами; применяются, как правило, в судостроении.
Круглые одиночные
Круглая монтажная рама с пресс-блоком НТМ-ВО на один кабель или трубу наружным диаметром от 3 до 508 мм, транзитные модули не применяются.
Одиночные резьбовые ВРО
Резьбовой ввод для одиночного кабеля наружным диаметром от 3 до 36 мм, монтаж без сварки.
Шкафные
Рама НТМ-РМШ для установки в стенку металлического шкафа управления.
Сертификаты
Предел огнестойкости IET до 150 минут. Рабочие температуры от -60°С до +200°С. Соответствие требованиям стандартов ГОСТ Р 53310-2009 и ТР ЕАЭС 043/2017
Кабельные и трубные проходки НТМ сертифицированы для использования во взрывоопасных средах и имеют маркировку взрывозащиты РП Ex eb I Mc / 1Ex eb IIC T6…T2 Gb X / Ex tb IIIC T80°C...T200°C Db в соответствии с ТР ТС 012/2011
Конструкции основных составляющих элементов проходки: транзитных модулей НТМ, пресс-блоков НТМ-ПБ и НТМ-ПБМ — запатентованы
Продукция Завода ГЕРМЕС производится в России и внесена в Реестр российской промышленной продукции (ПП РФ 719 от 17.07.2015), на основании сертификата о происхождении товара по форме СТ-1
Конструкция модульных проходок НТМ полностью защищает от пыли, динамического воздействия потоков воды и соответствует степени пылевлагозащиты IP66/IP68
Продукция сертифицирована в соответствии со стандартами Технических Регламентов Таможенного Союза (ТР ТС / ЕАЭС) и может применяться как на территории Российской Федерации, так и на территории Беларуси, Армении, Киргизии и Казахстана
Элементы проходок НТМ проходят контроль на всех этапах производства согласно системе менеджмента качества ГОСТ Р ИСО 9001:2015 (ISO 9001:2015)
Соответствие требованиям СТО Газпром 9001-2018 в СДС ИНТЕРГАЗСЕРТ применительно к производству и реализации огнестойких взрывозащищенных кабельных и трубных проходок НТМ
Пределы огнестойкости
Проходка НТМ препятствует проникновению огня, дыма и газа в смежные помещения. Разный уровень огнестойкости обеспечивается конструктивными особенностями монтажа, а не отдельной линейкой изделий: все проходки имеют сертификат IET60. Предел огнестойкости — в соответствии с требованиями ГОСТ Р 53310-2009 и ТР ЕАЭС 043/2017:
Проходки в прямоугольных рамах
IET 60
Одиночная прямоугольная проходка.
IET 90
Несимметричная прямоугольная проходка, толщина конструкции не менее 150 мм, с применением ответной рамы и минераловатных плит ПЖ120.
IET 120
Симметричная прямоугольная проходка, толщина конструкции не менее 150 мм, с применением минераловатных плит ПЖ120.
IET 150
Симметричная прямоугольная проходка, толщина конструкции не менее 170 мм, с применением минераловатных плит ПЖ120.
Проходки в круглых рамах
IET 60
Одиночная круглая проходка.
IET 90
Несимметричная круглая проходка, толщина конструкции не менее 150 мм, с применением ответной рамы и минераловатных плит ПЖ120.
IET 120
Симметричная круглая проходка, толщина конструкции не менее 150 мм, с применением минераловатных плит ПЖ120.
IET 150
Симметричная круглая проходка, толщина конструкции не менее 170 мм, с применением минераловатных плит ПЖ120.
НТМ-Конструктор. Бесплатное ПО для расчета
и проектирования модульных проходок
НТМ-Конструктор. Бесплатное ПО
для расчета и проектирования
модульных проходок
Часто задаваемые вопросы
Как узнать стоимость, наличие и сроки поставки?
Запрос направляется в отдел продаж на info@ntm-hermes.com или по телефону +7 (342) 200-88-26. В запросе стоит указать компанию и объект, на который планируется поставка, — это ускоряет подбор и расчет.
Есть ли прайс-лист на продукцию?
Прайс-листа нет: стоимость рассчитывается индивидуально в зависимости от конструкции, материалов и комплектации. Сначала формируется конфигурация проходки, затем менеджеры выполняют расчет.
В каких взрывоопасных зонах допускается установка?
В зонах классов 1 и 2 категорий IIA, IIB и IIC, в зонах 21 и 22 категорий IIIA, IIIB и IIIC, а также совместно с электрооборудованием группы I — в подземных выработках шахт и их наземных строениях, опасных по рудничному газу и горючей пыли.
Из чего изготовлены уплотнительные элементы проходок НТМ?
Из негорючего эластомера — силиконовой резиновой смеси класса ПВ-0. Пресс-блоки армированы закладными стальными элементами; транзитные модули, глухие модули и модули-заглушки не армированы.
Какие антикоррозионные покрытия монтажных рам доступны?
Для монтажных рам из стали:
- гальваническое цинкование;
- горячее цинкование;
- порошковое эпоксидно-полимерное покрытие с содержанием цинка;
- межоперационный грунт (требует финишного покрытия со стороны заказчика).
Тип покрытия указывается в артикуле при заказе.
Какая температура эксплуатации проходок НТМ?
От −60 до +200 °С без ограничений по влажности; климатическое исполнение УХЛ1 по ГОСТ 15150-69. Материал уплотнительных элементов сохраняет свойства во всем диапазоне и не выделяет токсичных летучих веществ при нормальных условиях эксплуатации.
