Описание
На объектах атомной энергетики универсальные модульные проходки герметизируют места прохода силовых, контрольных и управляющих кабельных линий и труб через строительные конструкции и препятствует проникновению огня, дыма, газа и воды в смежные помещения. Модульная конструкция из монтажной рамы, транзитных модулей и пресс-блока решает эту задачу одним узлом, а не набором отдельных вводов.
Каждое пересечение кабельной трассой стены или перекрытия рассматривается как самостоятельный элемент со своими требованиями. Электропроводка обязана сохранять возможность смены, заделка — допускать замену и дополнительную прокладку линий, а предел огнестойкости проема принимается не ниже, чем у самой конструкции (ФЗ-123, ст. 82, п. 7; ПУЭ, п. 2.1.58). В проходке НТМ незанятые позиции секции закрываются глухими модулями или модулями-заглушками из негорючего эластомера, а под резерв ставятся транзитные модули НТМ с сердечником.
Предел огнестойкости IET у проходок НТМ достигает 150 минут; уровень определяется схемой монтажа, толщиной конструкции и применением минераловатных плит ПЖ120. Степень защиты от внешних воздействий — IP66/IP68. Для кабелей систем контроля и управления выпускается вариант исполнения ЕМС (ЭМС — электромагнитная совместимость) со сплошным экраном из токопроводящей медной фольги: он предотвращает прохождение электромагнитных помех и импульсов через проходку и снимает заземление с оплетки проходимых кабелей. Подтверждены сейсмостойкость 9 баллов по шкале MSK-64 (ГОСТ 30546) и группы механического исполнения М25 и М40 по ГОСТ 30631-99.
В НТМ-Конструкторе можно подготовить эскизы, чертежи и спецификации различных конфигураций кабельных проходок НТМ для АЭС в прямоугольных и круглых рамах под ваши задачи, а также выгрузить сводные файлы проекта.
НТМ-Конструктор. Бесплатное ПО для расчета
и проектирования модульных проходок
НТМ-Конструктор. Бесплатное ПО
для расчета и проектирования
модульных проходок
Основные виды проходок для АЭС
Прямоугольные

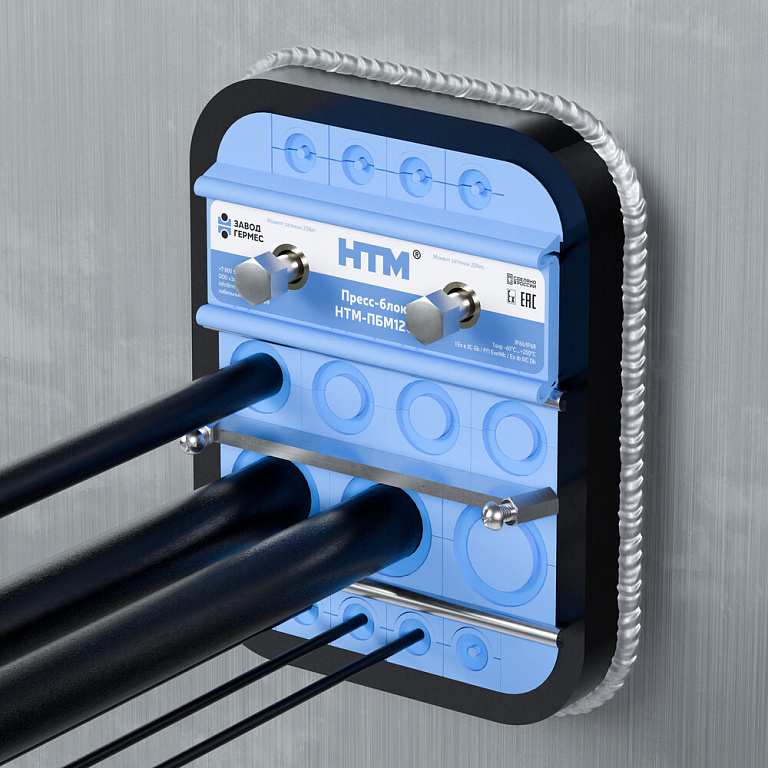

Модульный узел в прямоугольной монтажной раме: транзитные модули, опорные и фиксаторные пластины, пресс-блок НТМ-ПБ или НТМ-ПБМ; кабели и трубы наружным диаметром от 3 до 100 мм.
Круглые модульные

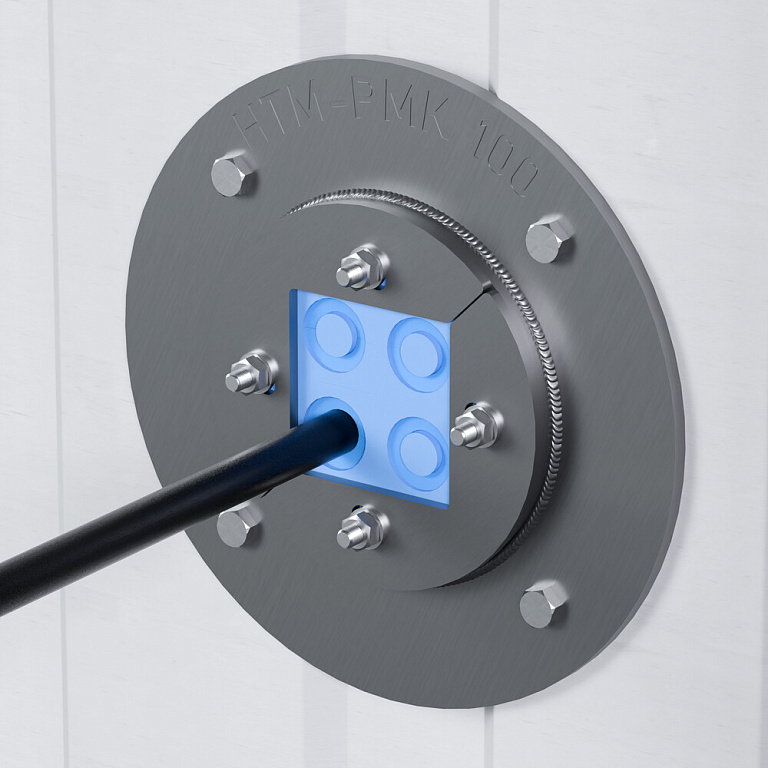

Круглая монтажная рама НТМ-РМК, пресс-блок НТМ-ПБК и транзитные модули; кабели и трубы наружным диаметром от 3 до 100 мм.
Усиленные
Рамы с увеличенной толщиной стенки и скругленными углами; применяются, как правило, в судостроении.
Круглые одиночные
Круглая монтажная рама с пресс-блоком НТМ-ВО на один кабель или трубу наружным диаметром от 3 до 508 мм, транзитные модули не применяются.
Одиночные резьбовые ВРО
Резьбовой ввод для одиночного кабеля наружным диаметром от 3 до 36 мм, монтаж без сварки.
Шкафные

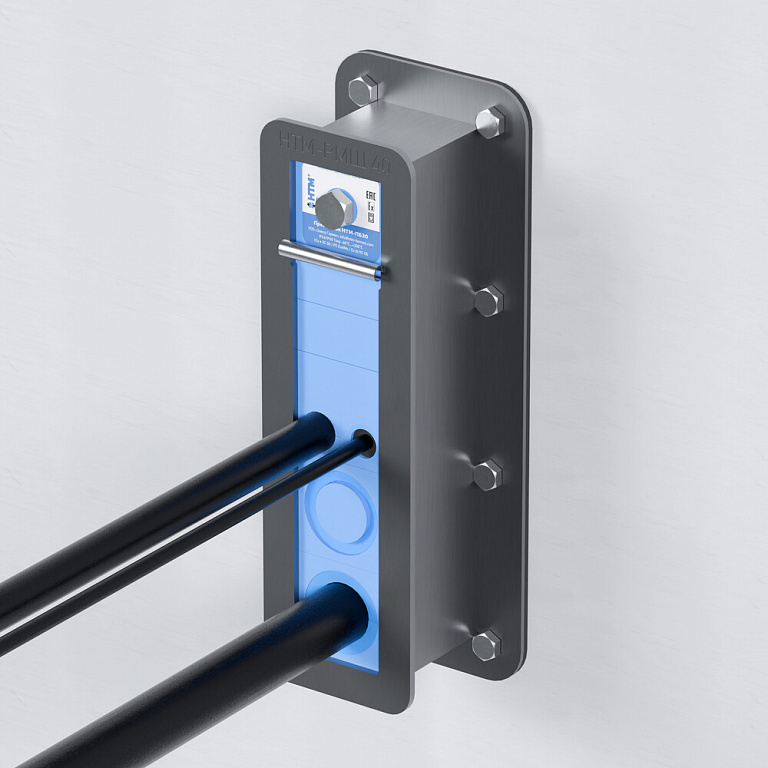

Рама НТМ-РМШ для установки в стенку металлического шкафа управления.
Сертификаты
Предел огнестойкости IET до 150 минут. Рабочие температуры от -60°С до +200°С. Соответствие требованиям стандартов ГОСТ Р 53310-2009 и ТР ЕАЭС 043/2017
Кабельные и трубные проходки НТМ сертифицированы для использования во взрывоопасных средах и имеют маркировку взрывозащиты РП Ex eb I Mc / 1Ex eb IIC T6…T2 Gb X / Ex tb IIIC T80°C...T200°C Db в соответствии с ТР ТС 012/2011
Конструкции основных составляющих элементов проходки: транзитных модулей НТМ, пресс-блоков НТМ-ПБ и НТМ-ПБМ — запатентованы
Продукция Завода ГЕРМЕС производится в России и внесена в Реестр российской промышленной продукции (ПП РФ 719 от 17.07.2015), на основании сертификата о происхождении товара по форме СТ-1
Конструкция модульных проходок НТМ полностью защищает от пыли, динамического воздействия потоков воды и соответствует степени пылевлагозащиты IP66/IP68
Продукция сертифицирована в соответствии со стандартами Технических Регламентов Таможенного Союза (ТР ТС / ЕАЭС) и может применяться как на территории Российской Федерации, так и на территории Беларуси, Армении, Киргизии и Казахстана
Элементы проходок НТМ проходят контроль на всех этапах производства согласно системе менеджмента качества ГОСТ Р ИСО 9001:2015 (ISO 9001:2015)
Соответствие требованиям СТО Газпром 9001-2018 в СДС ИНТЕРГАЗСЕРТ применительно к производству и реализации огнестойких взрывозащищенных кабельных и трубных проходок НТМ
Пределы огнестойкости
Проходка НТМ препятствует проникновению огня, дыма и газа в смежные помещения. Разный уровень огнестойкости обеспечивается конструктивными особенностями монтажа, а не отдельной линейкой изделий: все проходки имеют сертификат IET60. Предел огнестойкости — в соответствии с требованиями ГОСТ Р 53310-2009 и ТР ЕАЭС 043/2017:
Проходки в прямоугольных рамах
IET 60
Одиночная прямоугольная проходка.
IET 90
Несимметричная прямоугольная проходка, толщина конструкции не менее 150 мм, с применением ответной рамы и минераловатных плит ПЖ120.
IET 120
Симметричная прямоугольная проходка, толщина конструкции не менее 150 мм, с применением минераловатных плит ПЖ120.
IET 150
Симметричная прямоугольная проходка, толщина конструкции не менее 170 мм, с применением минераловатных плит ПЖ120.
Проходки в круглых рамах
IET 60
Одиночная круглая проходка.
IET 90
Несимметричная круглая проходка, толщина конструкции не менее 150 мм, с применением ответной рамы и минераловатных плит ПЖ120.
IET 120
Симметричная круглая проходка, толщина конструкции не менее 150 мм, с применением минераловатных плит ПЖ120.
IET 150
Симметричная круглая проходка, толщина конструкции не менее 170 мм, с применением минераловатных плит ПЖ120.
НТМ-Конструктор. Бесплатное ПО для расчета
и проектирования модульных проходок
НТМ-Конструктор. Бесплатное ПО
для расчета и проектирования
модульных проходок
Часто задаваемые вопросы
Как узнать стоимость, наличие и сроки поставки?
Запрос направляется в отдел продаж на info@ntm-hermes.com или по телефону +7 (342) 200-88-26. В запросе стоит указать компанию и объект, на который планируется поставка, — это ускоряет подбор и расчет.
Есть ли прайс-лист на продукцию?
Прайс-листа нет: стоимость рассчитывается индивидуально в зависимости от конструкции, материалов и комплектации. Сначала формируется конфигурация проходки, затем менеджеры выполняют расчет.
От чего зависит предел огнестойкости конкретного узла прохода кабеля или трубы?
Предел огнестойкости узла принимается не ниже предела огнестойкости конструкции, через которую проложены кабели, — требование ФЗ-123 (ст. 82, п. 7). Уровень обеспечивается схемой монтажа и толщиной строительной конструкции, а не выбором «более огнестойкой» модели: все проходки НТМ имеют сертификат IET60. До 90 минут — несимметричная проходка в конструкции толщиной не менее 150 мм с ответной рамой и минераловатными плитами ПЖ120; до 120 минут — симметричная в конструкции от 150 мм с плитами ПЖ120; до 150 минут — симметричная в конструкции от 170 мм с плитами ПЖ120.
Устойчивы ли проходки НТМ к сейсмическим и вибрационным нагрузкам?
Подтверждена сейсмостойкость при нагрузках до 9 баллов по шкале MSK-64 и соответствие группам механического исполнения М25 и М40 по ГОСТ 30631-99. Сейсмостойкость подтверждена в системе добровольной сертификации «СейсмоБезопасность».
Есть ли исполнение с защитой от электромагнитных помех?
Да. Транзитные модули, пресс-блоки и одиночные вводы выпускаются в исполнении ЕМС (ЭМС — электромагнитная совместимость). Проходки в исполнении ЕМС оснащены сплошным экраном из токопроводящей медной фольги. Экран обеспечивает сплошное экранирование проходки в месте монтажа, предотвращает прохождение электромагнитных помех и импульсов, сохраняет электромагнитную совместимость между электрическими и электронными устройствами и снимает заземление с оплетки проходимых кабелей.
Какие кабельные линии уплотняет проходка?
Силовые, контрольные и управляющие кабели, а также технологические трубы. Узел герметизирует место их прохода через строительные конструкции и препятствует проникновению огня, дыма, газа и воды в смежные помещения — одним модульным узлом, а не набором отдельных вводов.
