Описание
Одиночная проходка НТМ — это круглая монтажная рама с пресс-блоком НТМ-ВО или НТМ-ВПО. Транзитные модули здесь не применяются: основанием для вставок служит сам пресс-блок, поэтому изделие имеет минимальные вес и габариты. Пресс-блоки НТМ-ВО и НТМ-ВПО допускается применять и в существующих отверстиях. Такое решение применяют, когда требуется проложить только один кабель или трубу и не нужен резерв для прокладки дополнительных линий; если через проем идет несколько линий, применяются модульные проходки в прямоугольных или круглых монтажных рамах с транзитными модулями.
Даже одна кабельная линия, пересекающая стену или перекрытие, попадает под общее требование ПУЭ (п. 2.1.58): проводку нужно оставить сменяемой, а заделка должна допускать замену и дополнительную прокладку кабелей при пределе огнестойкости проема не ниже, чем у самой конструкции. Узел препятствует проникновению огня, дыма, газа и воды в смежные помещения.
Комплект вставок пресс-блока НТМ-ВО применяется в типоразмерах для НТМ-ВО125, поэтому при затяжке изоляция не передавливается.Пресс-блоки НТМ-ВО для труб большого диаметра, начиная с типоразмера НТМ-ВО150, изготавливаются под конкретные значения. Диапазон уплотняемых диаметров — от 3 до 508 мм; для пластиковых труб предусмотрены пресс-блоки НТМ-ВТПО на диаметры от 3 до 119 мм. Узел обеспечивает степень защиты от внешних воздействий IP66/IP68. Для слаботочных и измерительных линий выпускается вариант исполнения ЕМС (ЭМС — электромагнитная совместимость) со сплошным экраном из токопроводящей медной фольги.
В НТМ-Конструкторе можно подготовить эскизы, чертежи и спецификации различных конфигураций проходок НТМ в прямоугольных и круглых рамах под ваши задачи, а также выгрузить сводные файлы проекта.
НТМ-Конструктор. Бесплатное ПО для расчета
и проектирования модульных проходок
НТМ-Конструктор. Бесплатное ПО
для расчета и проектирования
модульных проходок
Способы монтажа
Пресс-блок НТМ-ВО устанавливается в круглую монтажную раму — способ крепления самой рамы зависит от выбранной модели, так же как и для круглых модульных проходок:

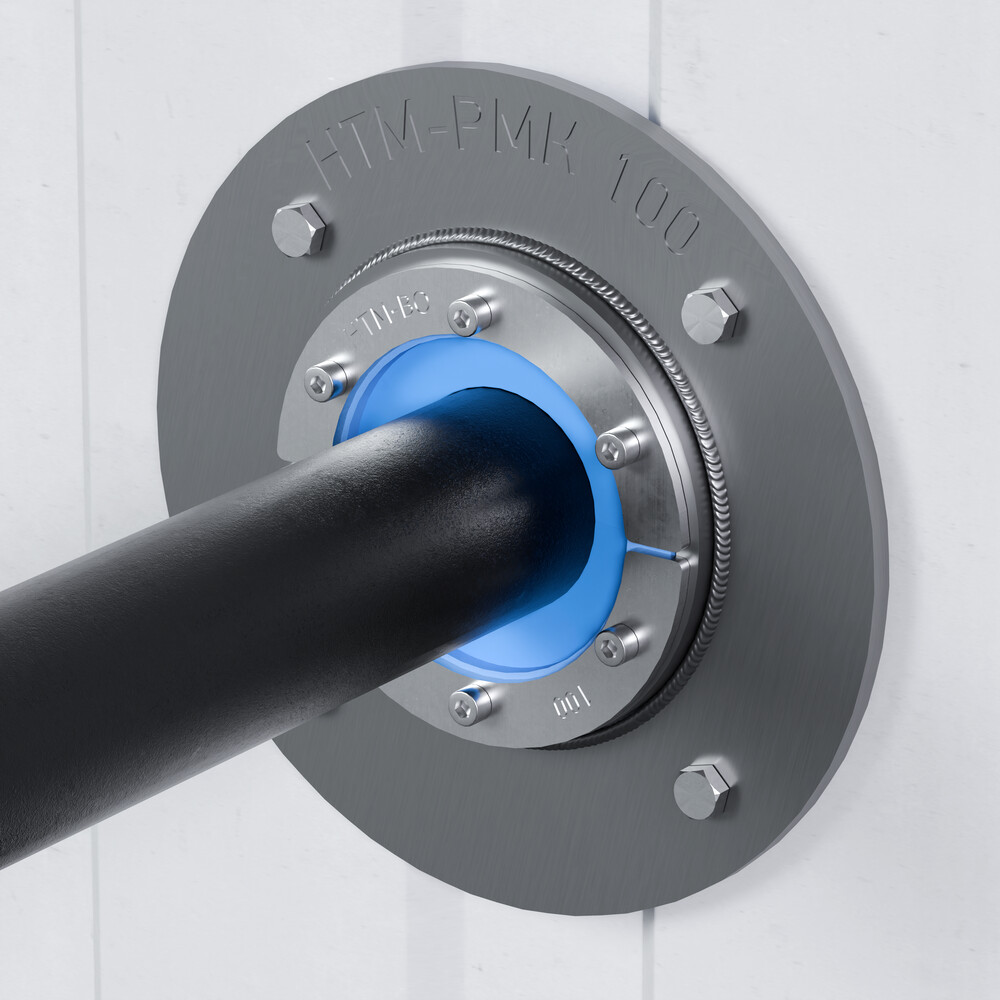

Болтовое крепление
Рама НТМ-РМК.
Фланцевое соединение
Рама НТМ-РМКФ (универсальная); фланец без отверстий допускает приварку, болтовое соединение с фланцем или заливку бетоном.
Сварное соединение
Рама НТМ-РМКС (под приварку).
Без новой рамы: пресс-блоки НТМ-ВО допускается применять в существующих отверстиях, металлических рамах, гильзах и каналах, уже подготовленных на объекте.
Сертификаты
Предел огнестойкости IET до 150 минут. Рабочие температуры от -60°С до +200°С. Соответствие требованиям стандартов ГОСТ Р 53310-2009 и ТР ЕАЭС 043/2017
Кабельные и трубные проходки НТМ сертифицированы для использования во взрывоопасных средах и имеют маркировку взрывозащиты РП Ex eb I Mc / 1Ex eb IIC T6…T2 Gb X / Ex tb IIIC T80°C...T200°C Db в соответствии с ТР ТС 012/2011
Конструкции основных составляющих элементов проходки: транзитных модулей НТМ, пресс-блоков НТМ-ПБ и НТМ-ПБМ — запатентованы
Продукция Завода ГЕРМЕС производится в России и внесена в Реестр российской промышленной продукции (ПП РФ 719 от 17.07.2015), на основании сертификата о происхождении товара по форме СТ-1
Конструкция модульных проходок НТМ полностью защищает от пыли, динамического воздействия потоков воды и соответствует степени пылевлагозащиты IP66/IP68
Продукция сертифицирована в соответствии со стандартами Технических Регламентов Таможенного Союза (ТР ТС / ЕАЭС) и может применяться как на территории Российской Федерации, так и на территории Беларуси, Армении, Киргизии и Казахстана
Проходки для кабеля и труб НТМ одобрены Российским Морским Регистром Судоходства для применения в судовых конструкциях класса А
Кабельные и трубные проходки НТМ одобрены Российским Классификационным Обществом и соответствуют требованиям технического регламента о безопасности объектов внутреннего водного транспорта для проходов электрических кабелей и трубопроводов в огнестойких перекрытиях А-60, А-30, А-0
Элементы проходок НТМ проходят контроль на всех этапах производства согласно системе менеджмента качества ГОСТ Р ИСО 9001:2015 (ISO 9001:2015)
Соответствие требованиям СТО Газпром 9001-2018 в СДС ИНТЕРГАЗСЕРТ применительно к производству и реализации огнестойких взрывозащищенных кабельных и трубных проходок НТМ
Пределы огнестойкости
до 60 минут
Одиночная проходка.
до 90 минут
Несимметричная проходка, толщина конструкции не менее 150 мм, с применением ответной рамы и минераловатных плит ПЖ120.
до 120 минут
Симметричная проходка, толщина конструкции не менее 150 мм, с применением минераловатных плит ПЖ120.
до 150 минут
Симметричная проходка, толщина конструкции не менее 170 мм, с применением минераловатных плит ПЖ120.
НТМ-Конструктор. Бесплатное ПО для расчета
и проектирования модульных проходок
НТМ-Конструктор. Бесплатное ПО
для расчета и проектирования
модульных проходок
Часто задаваемые вопросы
Как узнать стоимость, наличие и сроки поставки?
Запрос направляется в отдел продаж на info@ntm-hermes.com или по телефону +7 (342) 200-88-26. В запросе стоит указать компанию и объект, на который планируется поставка, — это ускоряет подбор и расчет.
Есть ли прайс-лист на продукцию?
Прайс-листа нет: стоимость рассчитывается индивидуально в зависимости от конструкции, материалов и комплектации. Сначала формируется конфигурация проходки, затем менеджеры выполняют расчет.
В каком случае целесообразнее применить одиночную проходку?
Когда нужно проложить только один кабель или трубу и резерв под дополнительные линии не требуется. Если через проем идет несколько кабелей или труб или закладывается запас, применяется модульная проходка в прямоугольной или круглой раме с пресс-блоком и транзитными модулями.
Из чего состоит одиночная проходка?
Из круглой монтажной рамы и пресс-блока НТМ-ВО или НТМ-ВТПО. Транзитные модули в одиночной проходке не применяются: уплотнение выполняет сам пресс-блок, он же служит основанием для вставок. За счет этого изделие имеет минимальные вес и габариты.
Можно ли установить одиночный ввод НТМ-ВО в уже готовое отверстие?
Пресс-блоки НТМ-ВО конструктивно допускается применять в существующих отверстиях, гильзах и каналах, подготовленных на объекте. При этом сертификаты действуют на проходки в сборе с монтажными рамами НТМ — на установку без монтажной рамы они не распространяются.
Какой диапазон диаметров обжимают пресс-блоки НТМ-ВО?
Пресс-блоки НТМ-ВО рассчитаны на кабели и трубы наружным диаметром от 3 до 508 мм. Как правило, пресс-блок комплектуется набором вставок, который подбирается под фактический наружный диаметр в пределах диапазона обжатия. Часть типоразмеров вставками с диапазоном не комплектуется — такие пресс-блоки изготавливаются под конкретный диаметр кабеля или трубы.
Какой диапазон диаметров обжимают пресс-блоки НТМ-ВТПО?
Пресс-блоки НТМ-ВТПО предназначены для пластиковых труб наружным диаметром до 119 мм. Комплект вставок подбирается под фактический наружный диаметр трубы.
