Одиночные резьбовые вводы НТМ-ВРО

Заказать товар

Задать вопрос

Сделано в России!

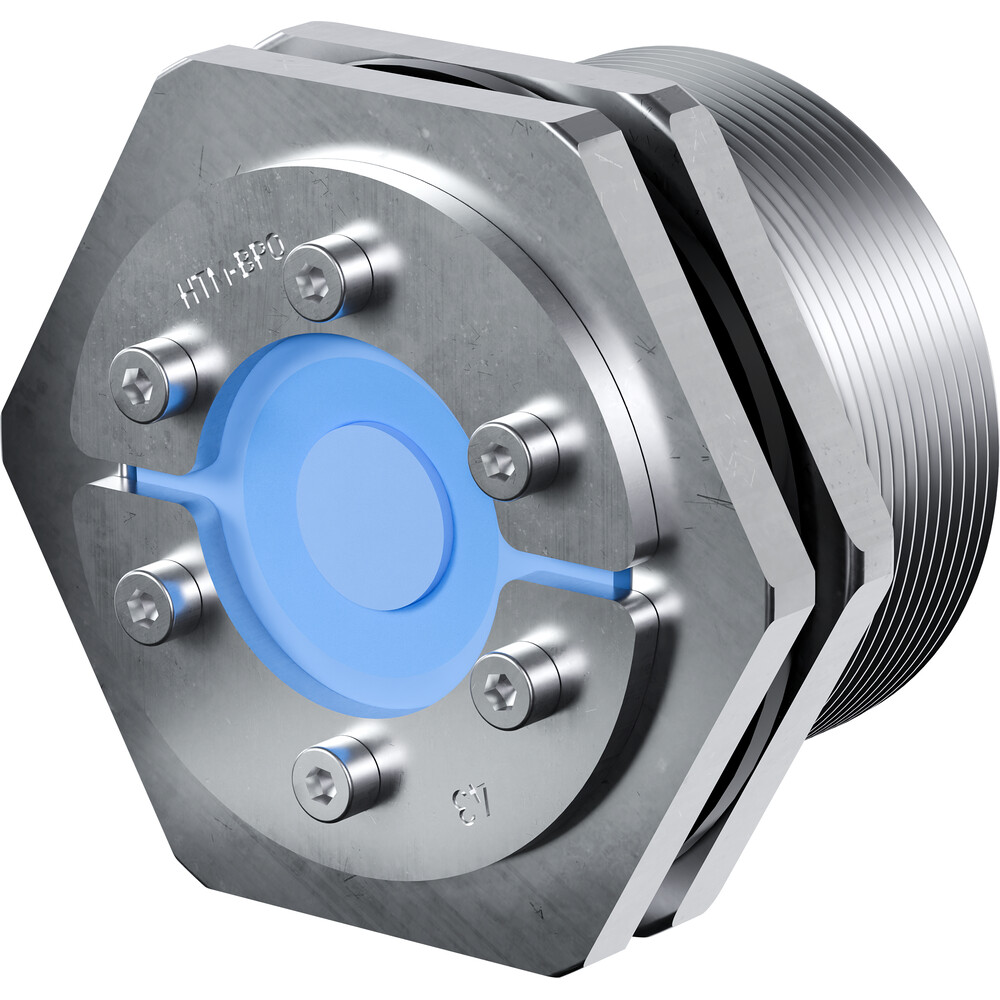

Одиночный резьбовой ввод НТМ-ВРО — кабельная проходка ВРО для тонких, как правило металлических, стен и шкафов. Герметизирует одиночные кабели наружным диаметром от 3 до 36 мм, степень защиты — IP66/IP68.

Подробнее

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Описание

Одиночные резьбовые вводы НТМ-ВРО — кабельные проходки для тонких, как правило металлических стен и электрических шкафов. Изделия предназначены для герметизации одиночных кабелей наружным диаметром от 3 до 36 мм и обеспечивает степень защиты от внешних воздействий IP66/IP68. Глубина уплотнительной части уменьшена и составляет 20 мм для НТМ-ВРО25 и НТМ-ВРО31; 40 мм для НТМ-ВРО43 и НТМ-ВРО50.

Монтаж не требует дополнительных элементов крепления: корпус закручивается гайкой, а уплотнение достигается затяжкой резьбового соединения. В отличие от круглых модульных проходок, проходка ВРО является самостоятельным изделием — транзитные модули и пресс-блок для нее не нужны. Если в одном проеме металлического шкафа требуется уплотнить несколько линий, применяются шкафные проходки НТМ.

Сертификаты

Кабельные и трубные проходки НТМ сертифицированы для использования во взрывоопасных средах и имеют маркировку взрывозащиты РП Ex eb I Mc / 1Ex eb IIC T6…T2 Gb X / Ex tb IIIC T80°C...T200°C Db в соответствии с ТР ТС 012/2011

Конструкции основных составляющих элементов проходки: транзитных модулей НТМ, пресс-блоков НТМ-ПБ и НТМ-ПБМ — запатентованы

Продукция Завода ГЕРМЕС производится в России и внесена в Реестр российской промышленной продукции (ПП РФ 719 от 17.07.2015), на основании сертификата о происхождении товара по форме СТ-1

Конструкция модульных проходок НТМ полностью защищает от пыли, динамического воздействия потоков воды и соответствует степени пылевлагозащиты IP66/IP68

Продукция сертифицирована в соответствии со стандартами Технических Регламентов Таможенного Союза (ТР ТС / ЕАЭС) и может применяться как на территории Российской Федерации, так и на территории Беларуси, Армении, Киргизии и Казахстана

Элементы проходок НТМ проходят контроль на всех этапах производства согласно системе менеджмента качества ГОСТ Р ИСО 9001:2015 (ISO 9001:2015)

Соответствие требованиям СТО Газпром 9001-2018 в СДС ИНТЕРГАЗСЕРТ применительно к производству и реализации огнестойких взрывозащищенных кабельных и трубных проходок НТМ

Часто задаваемые вопросы

Имеют ли одиночные проходки сертификат взрывозащиты?

Да. Сертификат по ТР ТС 012/2011 распространяется на одиночные резьбовые вводы НТМ-ВРО и на одиночные проходки в круглых рамах с пресс-блоками НТМ-ВО и НТМ-ВТПО.

Для каких конструкций предназначен ввод НТМ-ВРО?

Для ввода одиночного кабеля через тонкие конструкции — как правило, металлические стенки шкафов и корпусов оборудования. Кабельные проходки НТМ-ВРО герметизируют кабели наружным диаметром от 3 до 36 мм.

Нужны ли для кабельной проходки НТМ-ВРО монтажная рама, транзитные модули и пресс-блок?

Нет. Проходка НТМ-ВРО — самостоятельное изделие: монтажная рама, транзитные модули и пресс-блок для нее не требуются.

Как выполняется монтаж кабельной проходки НТМ-ВРО?

Корпус вводится в подготовленное отверстие и закручивается гайкой — дополнительные элементы крепления не требуются. Уплотнение достигается затяжкой резьбового соединения.
